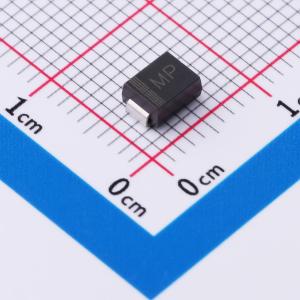

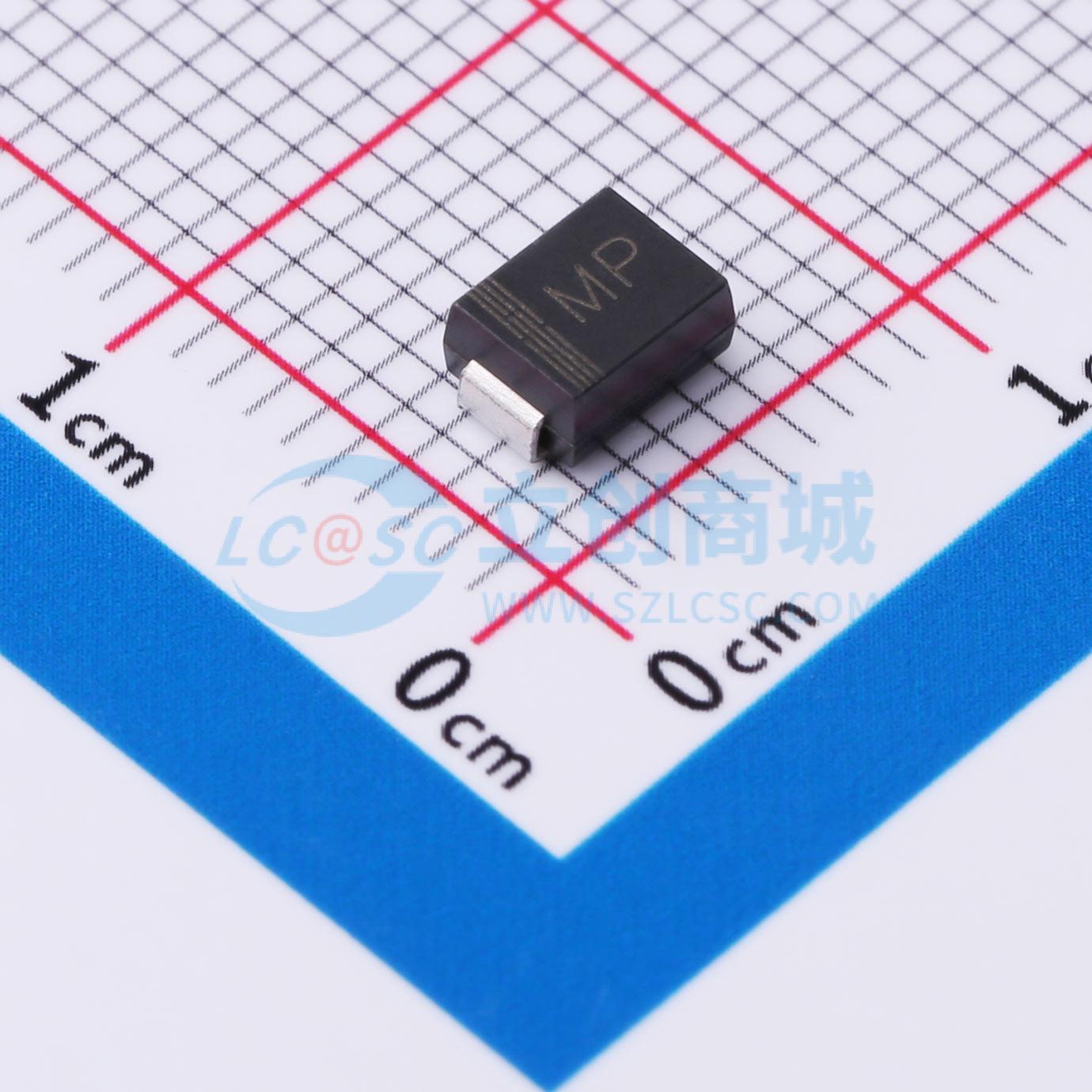

温馨提醒：图片仅供参考，商品以实物为准
SMBJ36A
单向TVS 36V截止 峰值脉冲电流：10.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 36 最大反向电流（uA） 1 崩溃电压Min（V） 40 崩溃电压Max（V） 44.2 测试电流（mA） 1 最大脉冲电流（A） 10.4 最大嵌位电压（V） 58.1
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ36A
- 商品编号
- C5249628
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 10.4A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 40V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感，具备优异的钳位能力
- 符合 J-STD-020 标准，达到 MSL 1 级
- 符合 IEC 61000-4-2 (ESD) ±30KV (空气放电) ±30KV (接触放电)
- 在 10/1000μs 波形、占空比为 0.01% 的条件下，具备 600W 峰值脉冲功率能力
- 快速响应时间
- 在电压高于 10V 时，典型漏电流小于 1μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子处可承受 260°C / 10 秒
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm 载带
- 重量：0.10g
