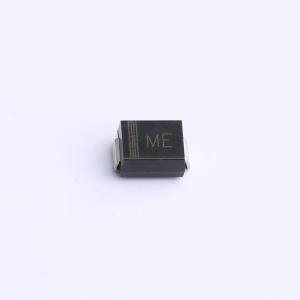

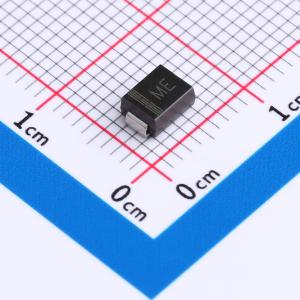

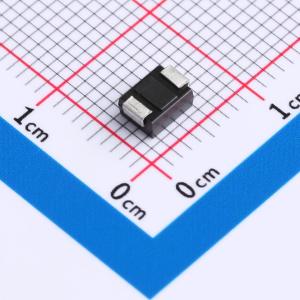

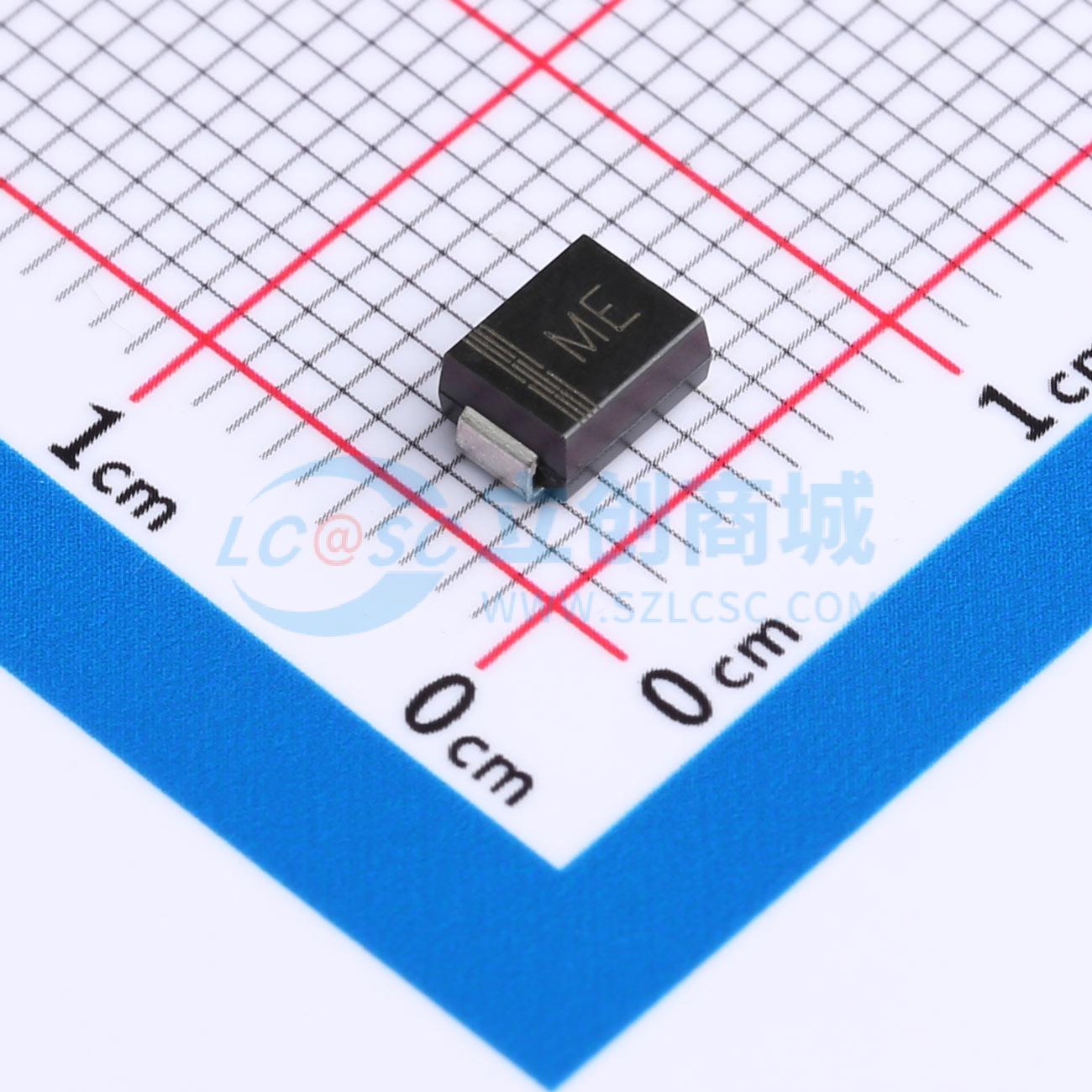

SMBJ26A
极性:单向 最大耗散功率:26W 反向截止电压:1V 最大反向电流:28.9uA 击穿电压:31.9V(min) 最大脉冲电流:42.1A 最大嵌位电压:SMBV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 26 最大反向电流（uA） 1 崩溃电压Min（V） 28.9 崩溃电压Max（V） 31.9 测试电流（mA） 1 最大脉冲电流（A） 14.3 最大嵌位电压（V） 42.1
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ26A
- 商品编号
- C5249626
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 14.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 28.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准的MSL 1级
- 符合IEC 61000-4-2标准，ESD抗扰度达±30kV（空气放电）和±30kV（接触放电）
- 在10/1000μs波形下，峰值脉冲功率能力为600W，重复率（占空比）为0.01%
- 快速响应时间
- 在10V以上时，典型漏电流小于1μA
- 塑料封装符合保险商实验室94V-0阻燃等级
- 高温焊接：端子可承受260°C/10秒
