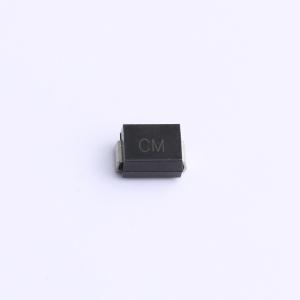

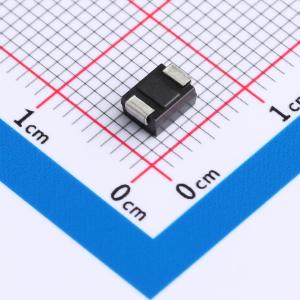

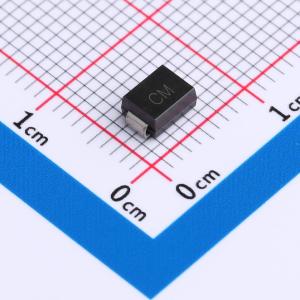

SMBJ33CA
极性:双向 最大耗散功率:600W 反向截止电压:33V 最大反向电流:1uA 击穿电压:36.7V(min) 最大脉冲电流:11.3A 最大嵌位电压:53.3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 33 最大反向电流（uA） 1 崩溃电压Min（V） 36.7 崩溃电压Max（V） 40.6 测试电流（mA） 1 最大脉冲电流（A） 11.3 最大嵌位电压（V） 53.3
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ33CA
- 商品编号
- C5249610
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 11.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 36.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用以优化电路板空间
- 低剖面封装
- 内置应力消除
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020的MSL 1级
- IEC 61000-4-2(ESD)±30KV(空气)
- ±30KV(接触)
- 在10/1000μs波形下具有600W峰值脉冲功率能力，占空比0.01%
- 快速响应时间
- 典型IR在10V以上小于1μA
- 塑料封装具有UL 94V-0阻燃等级
- 高温焊接：端子处260°C/10秒
