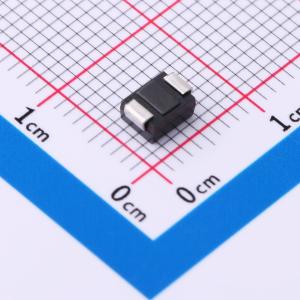

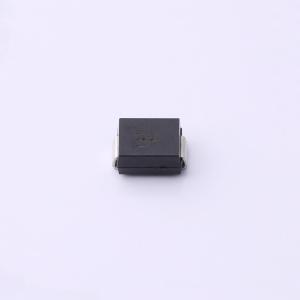

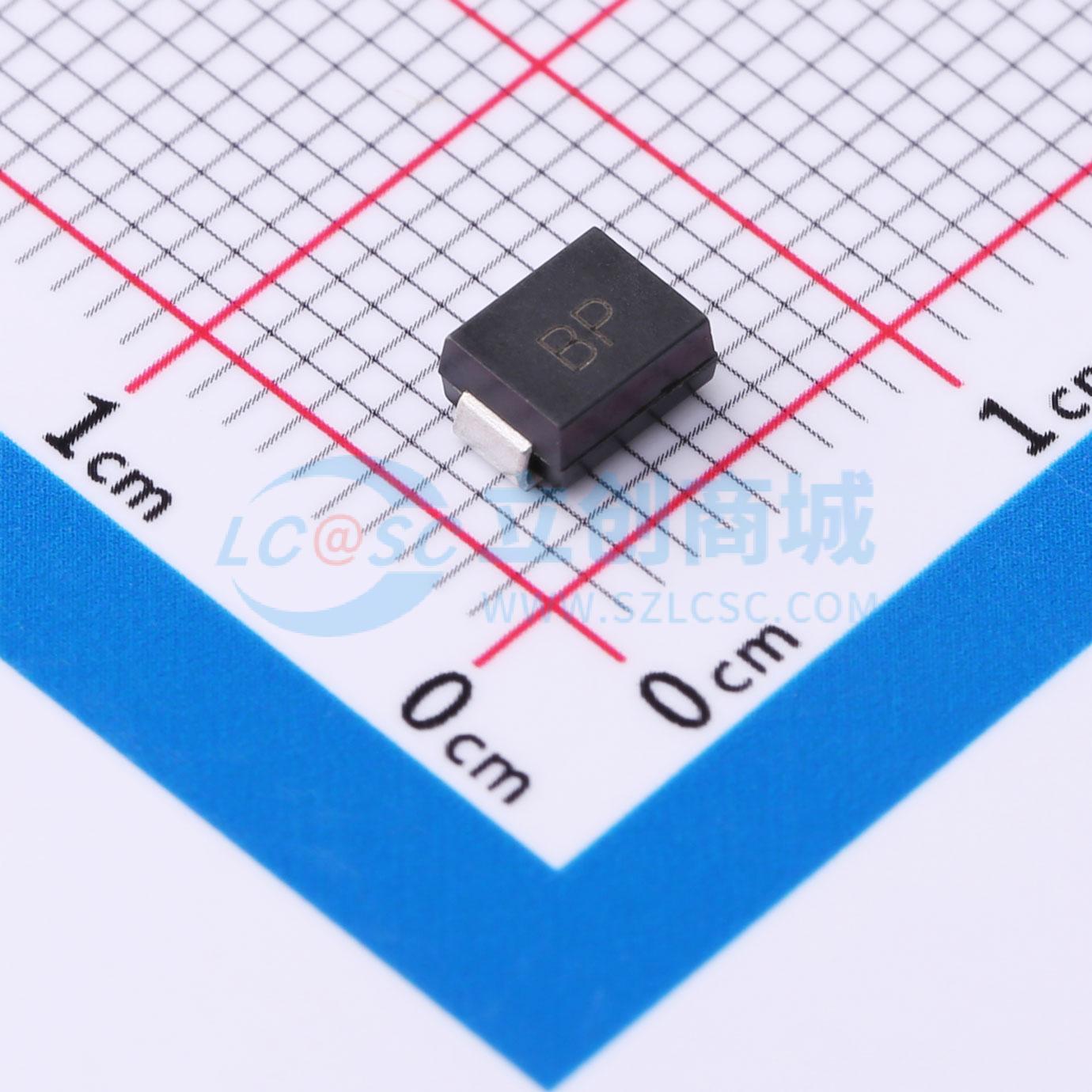

SMBJ16CA
极性:双向 最大耗散功率:600W 反向截止电压:16V 最大反向电流:1uA 击穿电压:17.8V(min) 最大脉冲电流:23.1A 最大嵌位电压:26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 16 最大反向电流（uA） 1 崩溃电压Min（V） 17.8 崩溃电压Max（V） 19.7 测试电流（mA） 1 最大脉冲电流（A） 23.1 最大嵌位电压（V） 26
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ16CA
- 商品编号
- C5249604
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 23.1A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 17.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准，达到MSL 1级
- 符合IEC 61000-4-2（ESD）标准，空气放电±30KV，接触放电±30KV
- 在10/1000μs波形、重复率（占空比）0.01%条件下，具备600W峰值脉冲功率能力
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合保险商实验室94V-0阻燃等级
- 支持高温焊接：端子处可承受260℃/10秒
