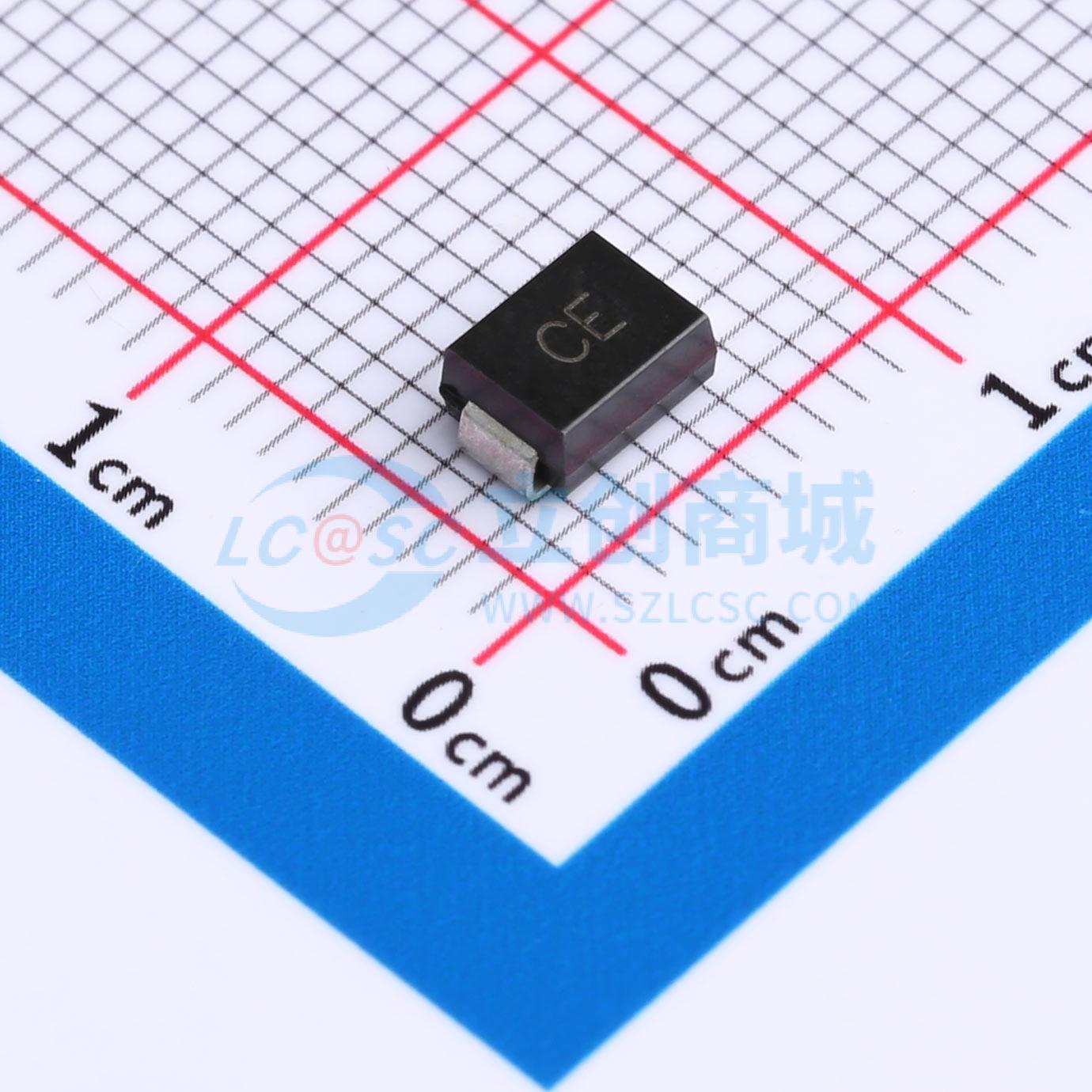

温馨提醒：图片仅供参考，商品以实物为准
SMBJ26CA
双向TVS 26V截止 峰值脉冲电流：14.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 26 最大反向电流（uA） 1 崩溃电压Min（V） 28.9 崩溃电压Max（V） 31.9 测试电流（mA） 1 最大脉冲电流（A） 14.3 最大嵌位电压（V） 42.1
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ26CA
- 商品编号
- C5249608
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 14.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 28.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合 J-STD-020 标准，达到 MSL 1 级
- 符合 IEC 61000-4-2 (ESD) 标准，±30KV (空气放电)，±30KV (接触放电)
- 在 10/1000μs 波形、占空比为 0.01% 的条件下，具备 600W 的峰值脉冲功率能力
- 快速响应时间
- 典型反向漏电流在电压高于 10V 时小于 1μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子处可承受 260℃ / 10 秒
- 外壳：符合 JEDEC DO-214AA 标准，玻璃钝化结采用模塑塑料封装
- 端子：镀锡，可焊
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm 载带
- 重量：0.10g
