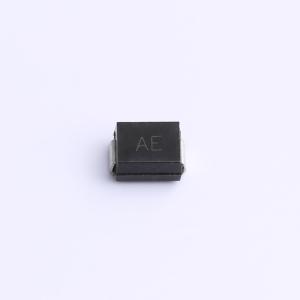

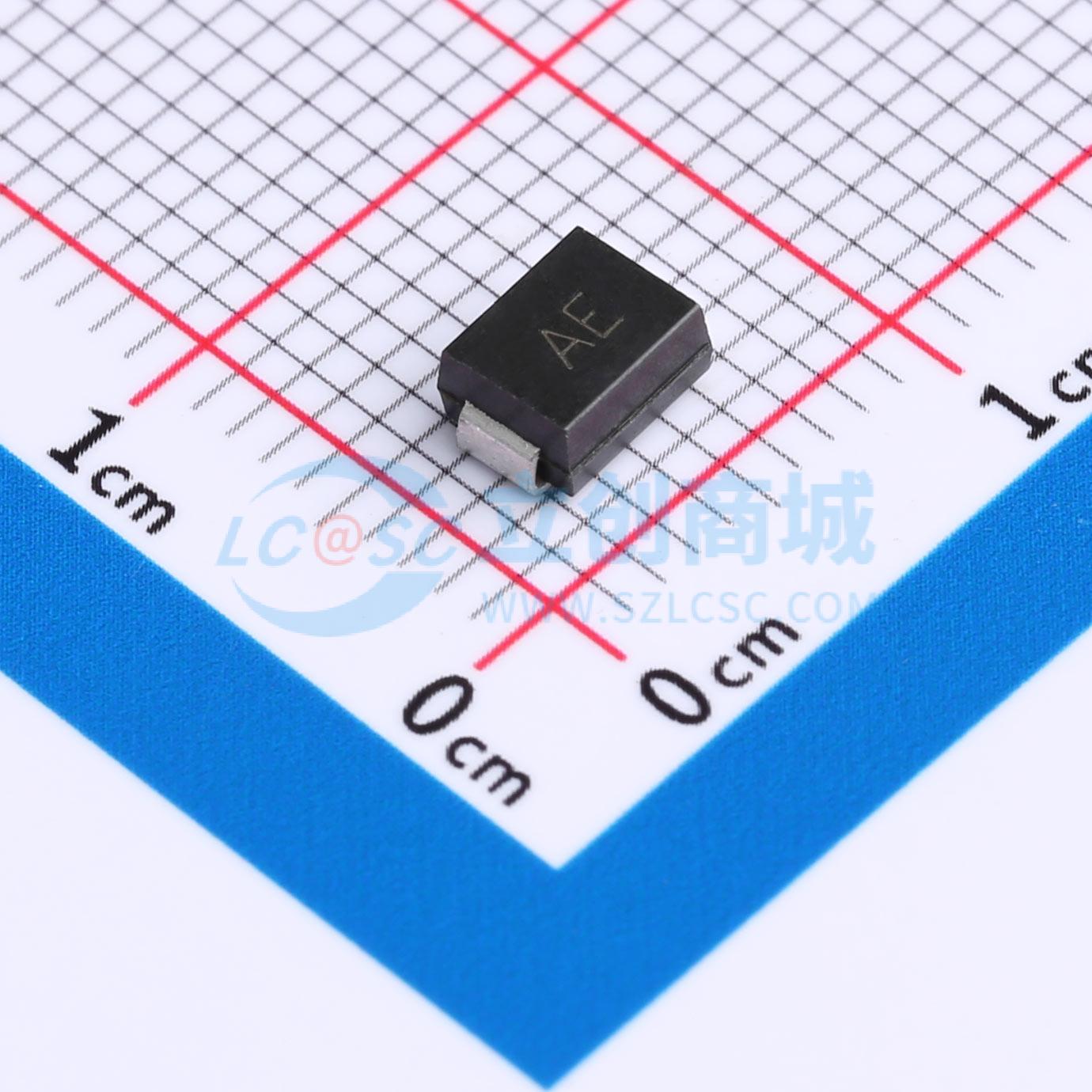

SMBJ5.0CA
双向TVS 5V截止 峰值脉冲电流：65.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 5 最大反向电流（uA） 800 崩溃电压Min（V） 6.4 崩溃电压Max（V） 7 测试电流（mA） 10 最大脉冲电流（A） 65.3 最大嵌位电压（V） 9.2
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ5.0CA
- 商品编号
- C5249599
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 65.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.4V | |
| 反向电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感，具备出色的钳位能力
- 符合J-STD-020标准，达到MSL 1级
- 600W峰值脉冲功率能力（10/1000μs波形，重复率（占空比）：0.01%）
- 快速响应时间，典型反向电流低于10V以上1μA
- 塑料封装符合UL 94V-0阻燃等级
- 支持高温焊接：端子处260℃/10秒
