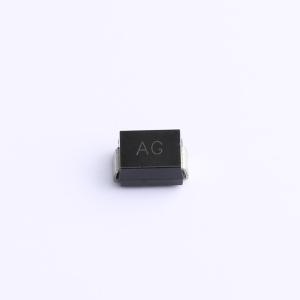

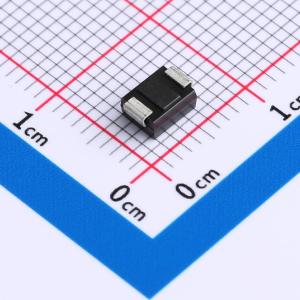

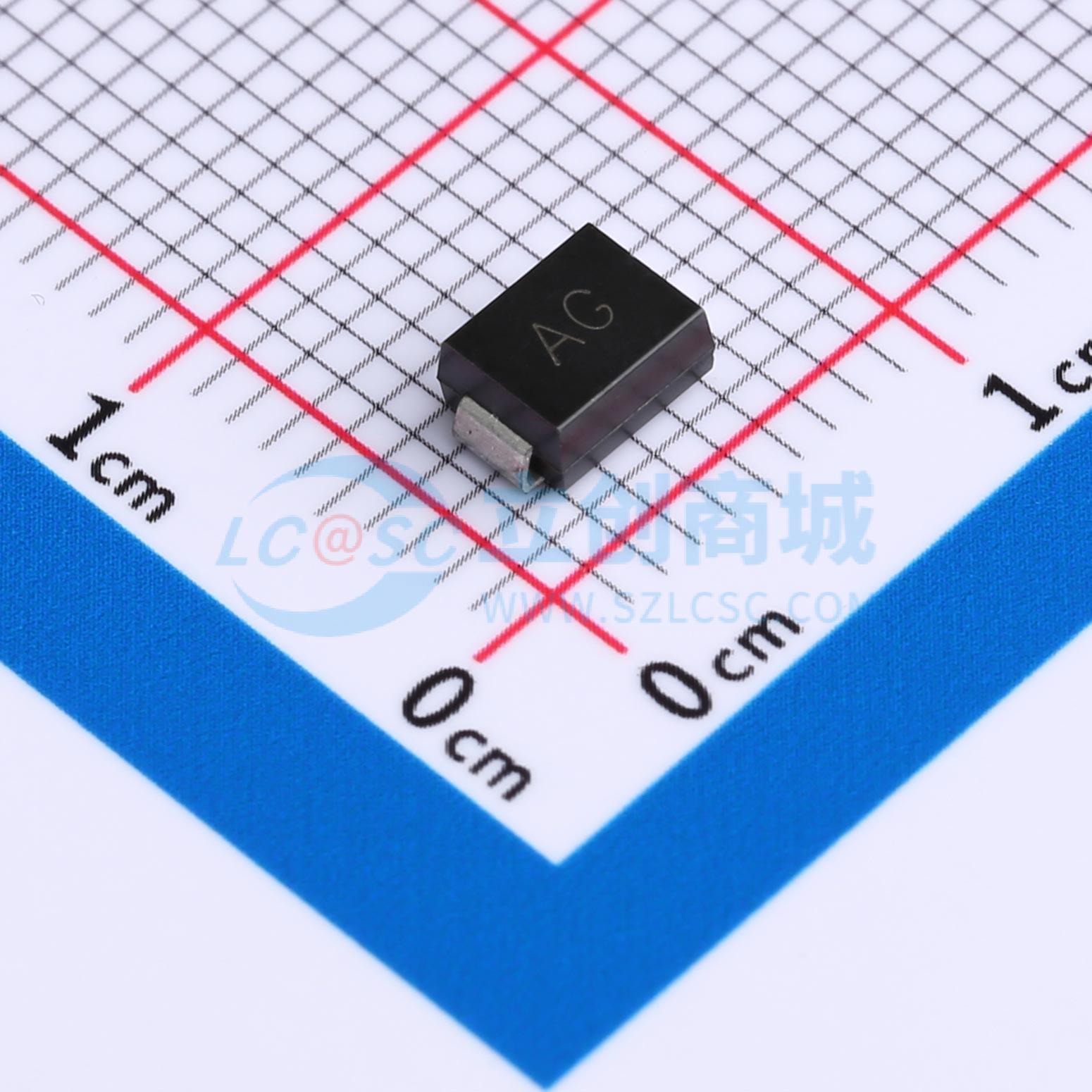

SMBJ6.0CA
极性:双向 最大耗散功率:600W 反向截止电压:6V 最大反向电流:800uA 击穿电压:6.67V(min) 最大脉冲电流:58.3A 最大嵌位电压:10.3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 6 最大反向电流（uA） 800 崩溃电压Min（V） 6.67 崩溃电压Max（V） 7.37 测试电流（mA） 10 最大脉冲电流（A） 58.3 最大嵌位电压（V） 10.3
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ6.0CA
- 商品编号
- C5249600
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 58.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.67V | |
| 反向电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优秀的钳位能力
- 符合 J-STD-020 标准，达到 MSL 1 级
- 符合 IEC 61000-4-2 (ESD) ±30KV (空气放电) 和 ±30KV (接触放电) 标准
- 在 10/1000μs 波形、占空比为 0.01% 的条件下，具备 600W 的峰值脉冲功率能力
- 快速响应时间
- 在电压高于 10 V 时，典型反向漏电流小于 1 μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子可承受 260°C / 10 秒
- 外壳：符合 JEDEC DO-214AA 标准，采用玻璃钝化结模塑塑料封装
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm 载带
- 重量：0.10 g
