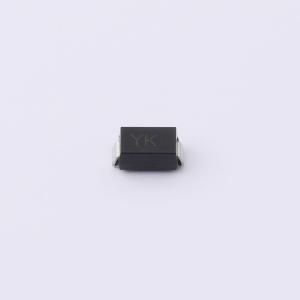

温馨提醒：图片仅供参考，商品以实物为准
SMAJ30CA
双向TVS 30V截止 峰值脉冲电流：8.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。低外形封装。内置应力消除。玻璃钝化结。低电感。出色的钳位能力。符合MSL 1级标准（根据J-STD-020）。IEC 61000-4-2（ESD）：空气放电30kV，接触放电±30kV。10/1000μs波形下400W的峰值脉冲功率能力，重复率（占空比）：0.01%。快速响应时间。典型反向电流（IR）：在10V以上小于1μA。塑料封装具有UL 94V-0阻燃等级。高温焊接：端子在260℃下可承受10秒
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMAJ30CA
- 商品编号
- C5249596
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 8.3A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 33.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合 J-STD-020 标准的 MSL 1 级
- IEC 61000-4-2 (ESD) ±30KV (空气放电)，±30KV (接触放电)
- 在 10/1000μs 波形、占空比 0.01% 条件下，具备 400W 峰值脉冲功率能力
- 快速响应时间
- 在电压高于 10V 时，典型反向漏电流小于 1μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子处可承受 260℃ / 10 秒
- 端子：镀锡，可焊性符合 Method 2026
