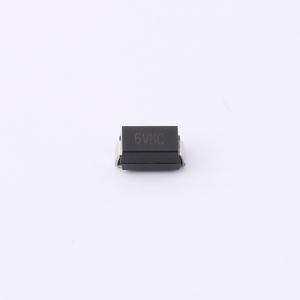

温馨提醒：图片仅供参考，商品以实物为准
P4SMA6.8CA
双向TVS 5.8V截止 峰值脉冲电流：39A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 薄型封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。 符合MSL 1级，根据J-STD-020标准。 IEC 61000-4-2（ESD）30KV（空气），±30KV（接触）。 10/1000μs波形下400W峰值脉冲功率能力，重复率（占空比）：0.01%。 典型反向电流（IR）在12V以上小于1μA。 塑料封装具有UL 94V-0阻燃性。 高温焊接：端子260℃/10秒
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- P4SMA6.8CA
- 商品编号
- C5249598
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 39A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.45V | |
| 反向电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准，达到MSL 1级
- 符合IEC 61000-4-2(ESD)标准，空气放电±30KV，接触放电±30KV
- 在10/1000μs波形、重复率（占空比）0.01%条件下，具备400W峰值脉冲功率能力
- 典型反向漏电流在12V以上时小于1μA
- 塑料封装符合UL 94V-0阻燃等级
- 支持高温焊接：端子处可承受260℃/10秒
- 外壳：符合JEDEC DO-214AC标准，玻璃钝化结模塑封装
- 端子：镀锡，符合Method 2026标准，可焊性良好
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm载带
- 重量：0.07g
