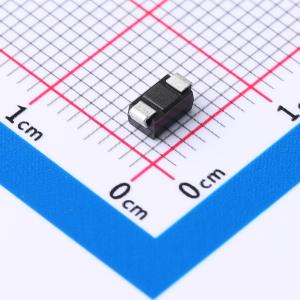

温馨提醒：图片仅供参考，商品以实物为准
SMAJ6.0CA
双向TVS 6V截止 峰值脉冲电流：38.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适合表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。 符合MSL 1级，按照J-STD-020标准。 IEC 61000-4-2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV。 10/1000μs波形下400W峰值脉冲功率能力，重复率（占空比）：0.01%。 快速响应时间。 典型反向泄漏电流：高于10V时小于1μA。 塑料封装具有UL 94V-0阻燃等级。 高温焊接：端子在260℃下持续10秒
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMAJ6.0CA
- 商品编号
- C5249590
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 38.8A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.67V | |
| 反向电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020的MSL等级1
- IEC 61000-4-2(ESD)±30KV(空气) ±30KV (接触)
- 在10/1000μs波形、占空比0.01%条件下，具备400W峰值脉冲功率能力
- 快速响应时间
- 在10V以上时，典型IR小于1μA
- 塑料封装符合UL 94V-0可燃性等级
- 高温焊接能力：端子处可承受260℃/10秒
- 外壳：JEDEC DO-214AC，玻璃钝化结外覆模塑塑料
- 端子：镀锡，符合方法2026的可焊性
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm载带，重量0.07g
