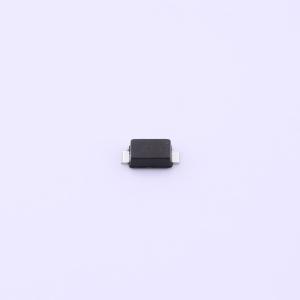

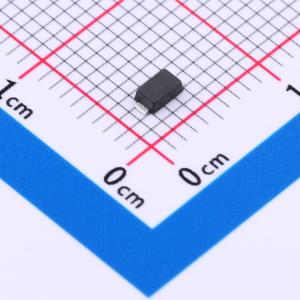

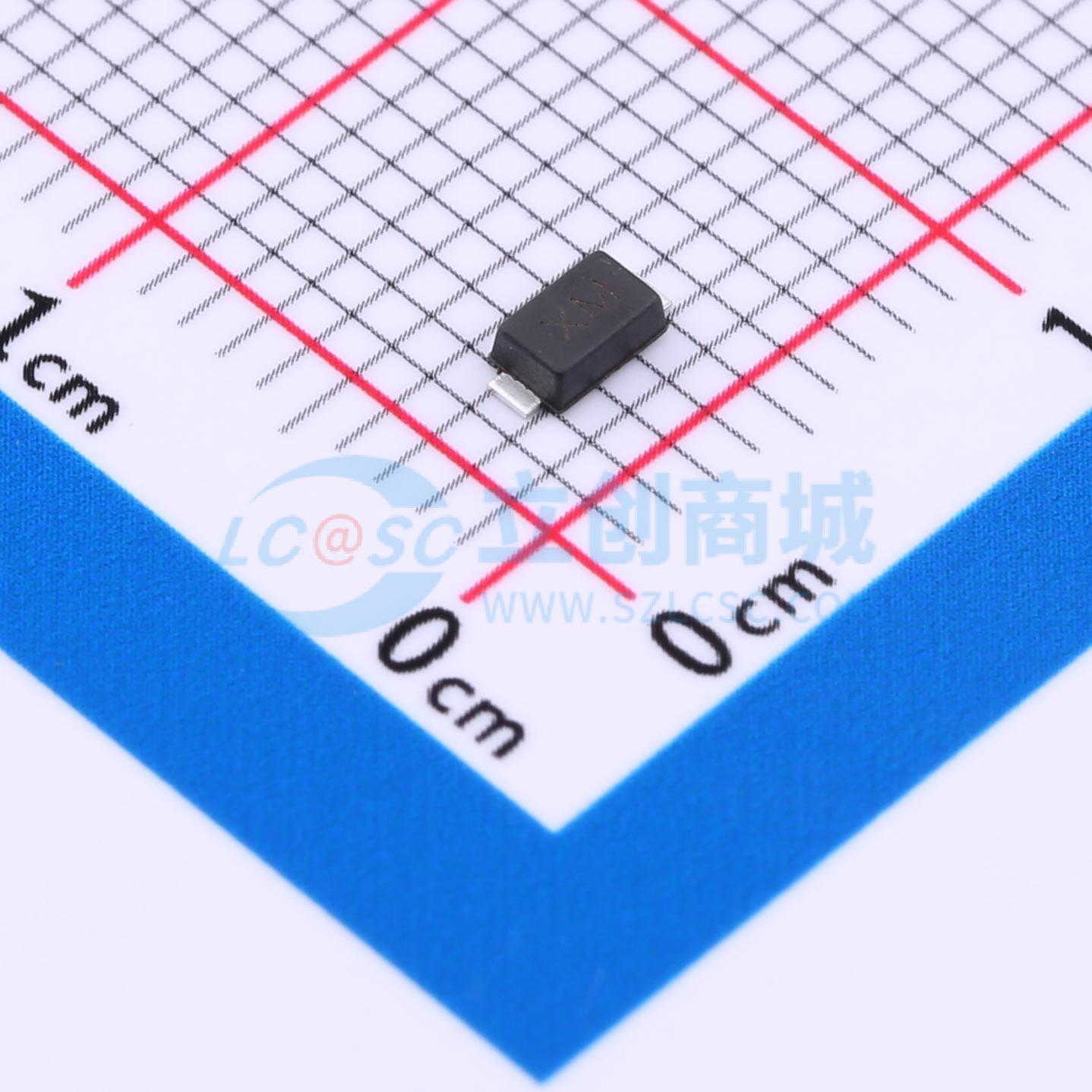

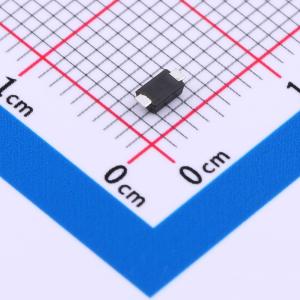

温馨提醒：图片仅供参考，商品以实物为准
SMF15CA
双向TVS 15V截止 峰值脉冲电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 200 最大抵消电压（V） 15 最大反向电流（uA） 1 崩溃电压Min（V） 16.7 崩溃电压Max（V） 18.5 测试电流（mA） 1 最大脉冲电流（A） 8.2 最大嵌位电压（V） 24.4
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMF15CA
- 商品编号
- C5249588
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 符合IEC61000-4-2标准，支持30kV空气放电和30kV接触放电
- 采用SOD-123F表面贴装封装
- 可保护单条I/O线路
- 在8/20波形下具有1000W的峰值功耗
- 低泄漏电流
- 工作电压范围：5V ~ 220V
- 采用固态硅雪崩技术
- 符合无铅/RoHS标准
- 焊接回流温度：纯锡-Sn，260°C ~ 270°C
应用领域
- 个人数字助理
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备与笔记本电脑
- 数码相机
