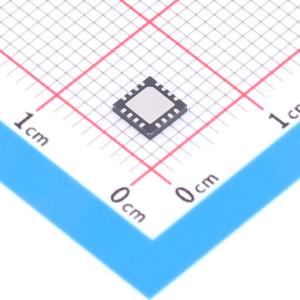

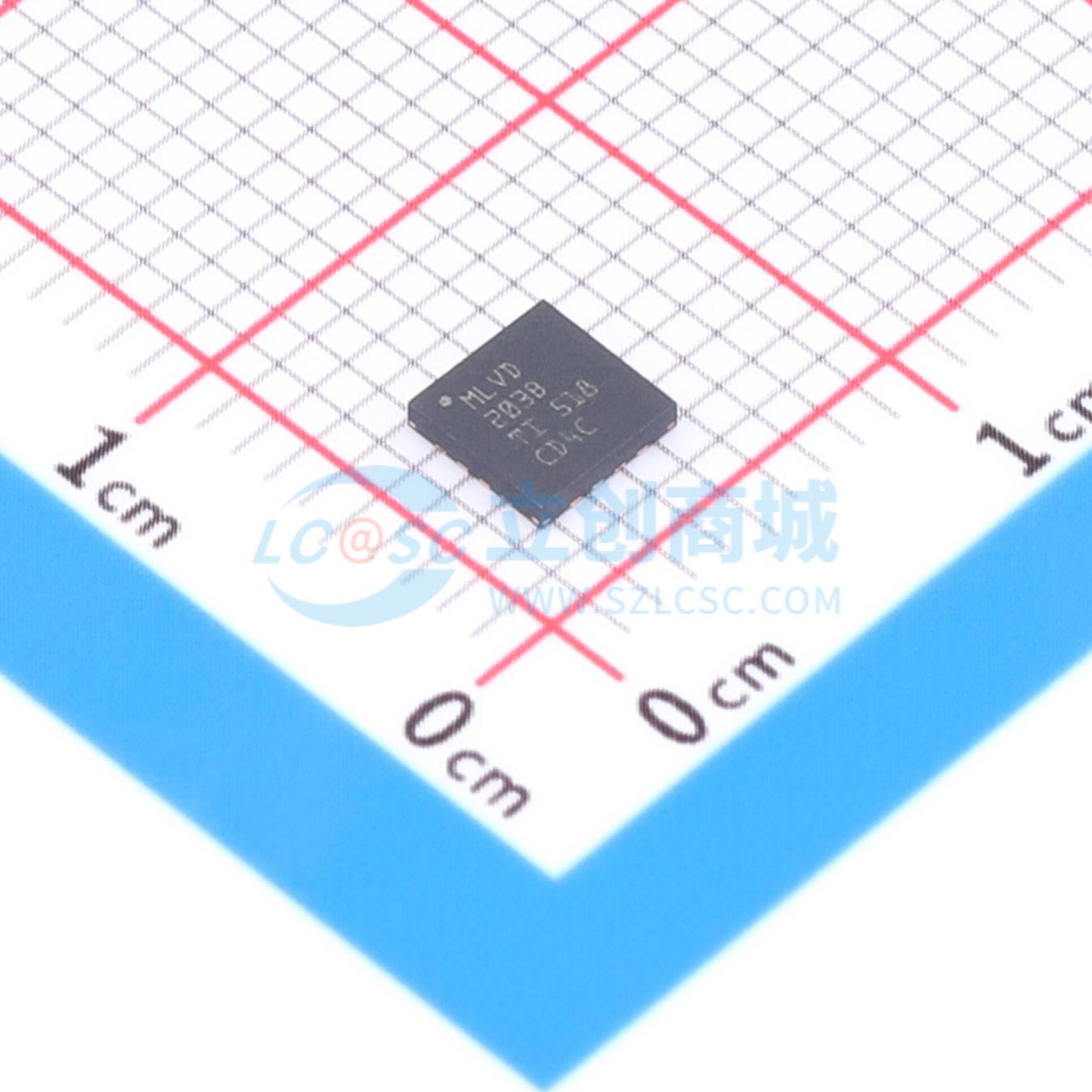

温馨提醒：图片仅供参考，商品以实物为准

SN65MLVD203BRUMR

Multipoint-LVDS line driver and receiver(transceiver) with IEC ESD protection

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65MLVD203B 具有 IEC ESD 保护功能的多点 LVDS 线路驱动器和接收器（收发器）
品牌名称: TI(德州仪器)
商品型号: SN65MLVD203BRUMR
商品编号: C5216059
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	拉电流(IOH)	8mA
	工作温度	-40℃~+125℃
	静态电流(Iq)	4mA

商品概述

SN65MLVD203B器件是一款多点低电压差分信号（MLVDS）线路驱动器和接收器，经优化，能够以最高200Mbps的信号传输速率运行。该器件具有稳健耐用的3.3V驱动器和接收器，并且采用标准QFN封装，适用于严苛的工业应用。总线引脚可耐受ESD事件，具有针对人体模型和IEC接触放电规范的高级保护。该器件包含一个差分驱动器和一个差分接收器（收发器），由3.3V电源供电。该收发器经过优化，能够以最高200Mbps的信号传输速率运行。 SN65MLVD203B较同类器件具有增强特性。改进的特性包括驱动器输出端可控的压摆率，有助于尽量减少无端桩线的反射，从而提高信号完整性。这些器件的额定工作温度范围为 - 40℃ 至 125℃

商品特性

与M - LVDS标准TIA/EIA - 899兼容，可进行多点数据交换
低电压差分30Ω至55Ω线路驱动器和接收器，信号传输速率高达200Mbps，时钟频率高达100MHz
1类接收器具有25mV迟滞
总线I/O保护
±8kV HBM
±8kV IEC 61000 - 4 - 2接触放电
驱动器输出电压转换时间可控，可改善信号质量
1V至3.4V共模电压范围，可实现在2V接地噪声下进行数据传输
总线引脚在禁用或 VCC ≤ 1.5V 时具有高阻抗
提供100Mbps器件(SN65MLVD202B)
SN65MLVD203的改进备选器件

应用领域

TIA/EIA - 485的低功耗、高速和短距备选器件
背板或电缆式多点数据和时钟传输
蜂窝基站
局端交换机
网络交换机和路由器

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	3V~3.6V
	灌电流(IOL)	8mA
