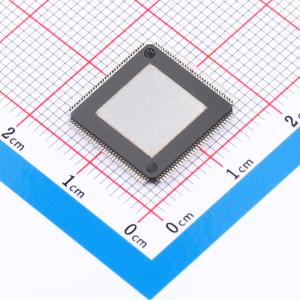

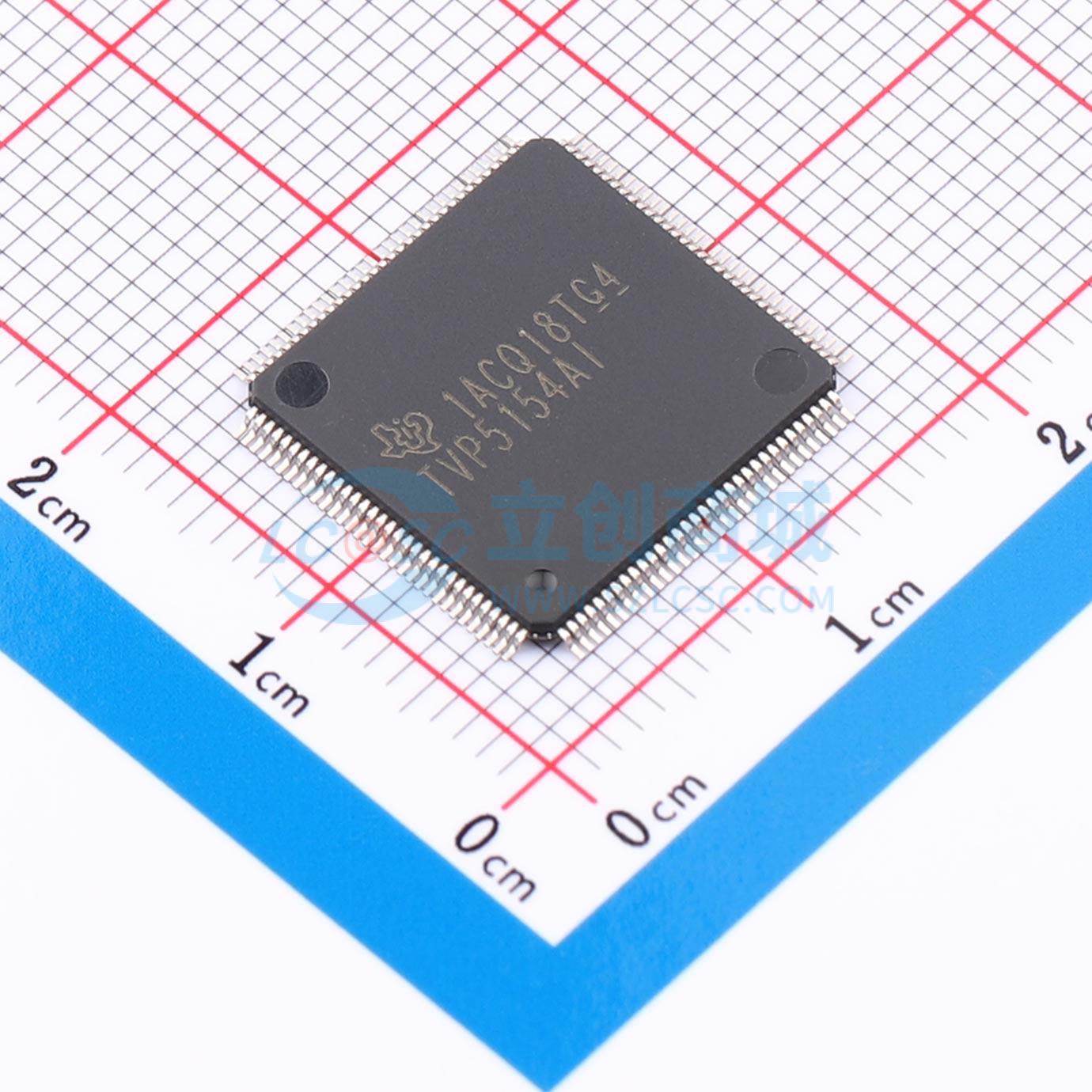

TVP5154AIPNP

TVP5154A器件是一款4通道低功耗NTSC/PAL/SECAM视频解码器。采用节省空间的128引脚薄型四方扁平封装（TQFP），TVP5154A解码器的每个通道可将NTSC、PAL或SECAM视频信号转换为8位ITU-R BT.656格式，也支持分离同步。所有四个通道均可独立控制。所有通道和所有支持的标准共用一个晶体。TVP5154A可通过单个I2C串行接口编程。解码器的模拟和数字电源采用1.8-V电源，I/O采用3.3-V电源。TVP5154A解码器的优化架构可实现低功耗，典型工作状态下功耗低于720 mW。每个通道都是独立的视频解码器，带有可编程多态定标器。每个通道将基带模拟视频转换为数字YCbCr 4:2:2分量视频，可向下缩放到任意分辨率，垂直最小可到1/256，水平以2像素为步长递减。支持复合输入和S视频输入。每个通道包含一个带2倍采样的9位模数转换器（ADC）。采样符合ITU-R BT.601标准（27.0 MHz），由单个14.31818-MHz晶体或振荡器输入生成，且行锁定。输出格式可以是带分离同步的8位4:2:2，或带嵌入式同步的8位ITU-R BT.656。TVP5154A采用专利技术锁定弱信号、噪声信号或不稳定信号。每个通道生成实时控制（RTC）输出，用于同步下游视频编码器。每个通道都提供互补4线自适应梳状滤波，用于亮度和色度数据通路，以减少交调亮度和交调色度伪影，也可使用色度陷阱滤波器。当输入视频标准已知且切换通道上的信号干净时，可使用改进的快锁模式。在快锁模式下，可在三个场或更短时间内实现视频锁定。可通过行业标准I2C串行接口为每个通道独立编程包括色调、对比度、亮度、饱和度和锐度在内的视频特性。除了每个通道的数字视频输出外，TVP5154A还生成同步、消隐、锁定和时钟信号。TVP5154A支持高级垂直消隐间隔（VBI）数据检索方法。VBI数据处理器对图文电视、隐藏字幕和其他多种格式的数据进行切片、解析和执行错误校验。可同时向一个或多个解码器内核发送I2C命令，减少配置每个内核所需的I2C总线活动。

• 四个独立的视频解码器通道
• 每个通道可接受NTSC (J, M, 4.43)、PAL (B, D, G, H, I, M, N, Nc)和SECAM (B, D, G, K, K1, L)视频
• 支持ITU-R BT.601标准采样
• 高速9位模数转换器（ADC）
• 每个通道可配置为两个复合输入或一个S视频输入
• 全差分CMOS模拟预处理通道，带钳位和自动增益控制（AGC）
• 通过I2C接口控制亮度、对比度、饱和度、色调和锐度
• 互补4线（3-H延迟）自适应梳状滤波器，可降低交调亮度和交调色度噪声
• 专利架构，可锁定弱、噪声或不稳定信号
• 四个独立的多态定标器
• 可通过双时钟数据、交错54-MHz数据或单27-MHz时钟输出缩放和未缩放的单路或并行输出
• 缩放/未缩放图像切换模式可为缩放和未缩放视频提供可变场率
• 典型功耗700 mW
• 128引脚薄型四方扁平封装（TQFP）
• 所有标准和所有通道共用单个14.31818-MHz晶体
• 内置锁相环（PLL），每个通道独立生成行锁定时钟和采样
• 副载波同步输出，用于同步外部编码器的彩色副载波
• 支持标准可编程视频输出格式:ITU-R BT.656 8位4:2:2（带嵌入式同步）；8位4:2:2（带分离同步）
• 支持高级可编程视频输出格式:有效视频期间2倍过采样原始垂直消隐间隔（VBI）数据；水平消隐或有效视频期间切片VBI数据
• 支持的VBI模式包括:图文电视（NABTS, WST）；带FIFO的隐藏字幕解码和扩展数据服务（EDS）；宽屏信号（WSS）、视频编程系统（VPS）、拷贝生成管理系统（CGMS）、垂直间隔时间码（VITC）；Gemstar 1×1 2×电子节目指南兼容模式；自定义配置模式允许用户为独特VBI数据信号编程切片引擎
• 改进的快锁模式，适用于输入视频标准已知且切换通道信号干净的场景
• 支持4个I2C地址，允许单条I2C总线挂载16个解码通道
• 提供商用（0 ℃ 至 70 ℃）和工业（-40 ℃ 至 85 ℃）温度范围版本
