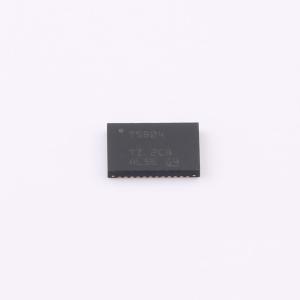

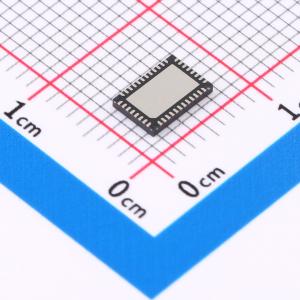

温馨提醒：图片仅供参考，商品以实物为准

TUSB1142RNQR

具有 2:1/1:2 多路复用器/多路信号分离器的 USB Type-C 10Gbps 3.2 自适应线性转接驱动器

描述: 是一款具有 1:2 多路信号分离器或 2:1 多路复用器功能的 10 Gbps USB 3.2 线性转接驱动器，适用于 USB-C 应用。用于驻留在主机和 USB-C 插座之间或 USB 器件和 USB-C 插座之间。支持第 2 代 USB 3.2 (10 Gbps) 和第 1 代 USB 3.2 (5 Gbps) 以及 USB 3.2 低功耗状态（断开、U1、U2 和 U3）。具有创新的自适应接收器均衡 (AEQ) 功能
品牌名称: TI(德州仪器)
商品型号: TUSB1142RNQR
商品编号: C5216211
商品封装: WQFN-40(4x6)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TUSB1142 是一款具有 1:2 多路信号分离器或 2:1 多路复用器功能的 10 Gbps USB 3.2 线性转接驱动器，适用于 USB-C 应用。TUSB1142 用于驻留在主机和 USB-C 插座之间或 USB 器件和 USB-C 插座之间。TUSB1142 支持第 2 代 USB 3.2 (10 Gbps) 和第 1 代 USB 3.2 (5 Gbps) 以及 USB 3.2 低功耗状态（断开、U1、U2 和 U3）。 TUSB1142 具有创新的自适应接收器均衡 (AEQ) 功能。AEQ 功能将自动确定其认为的 TUSB1142 和插入 USB 连接器的 USB 器件之间的最优 ISI 补偿设置，从而提高互操作性。 TUSB1142 由 3.3V 单电源供电运行，并采用 40 引脚 WQFN 封装。

商品特性

USB Type-C 2:1 转接驱动器多路复用器
USB 3.2 5 Gbps 和 10 Gbps 支持
高级 USB 电源管理
有源：550 mW（典型值）
断开：1.5 mW
已禁用 (EN = L): 0.130 mW
16 种 EQ 设置在 5 GHz 下高达 12 dB
为面向 USB 连接器的端口选择自适应或固定接收器均衡
为面向系统的端口选择线性或限幅转接驱动器（SSRX 变送器）
低于 1TX - CM 和 VRX - CM
通过 I2C 或引脚搭接进行配置
在 1.8V 或 3.3V I2C 电平之间进行选择
由 3.3V 单电源供电运行

应用领域

笔记本电脑和台式机扩展坞
数据存储
联网外设和打印机

	属性	参数值
	商品目录	USB转换芯片
	应用功能	收发器
	USB协议版本	USB 3.2

	属性	参数值
	工作电压	3V~3.6V
	数据速率	10Gbps
	工作温度	0℃~+70℃
