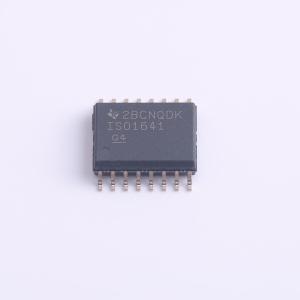

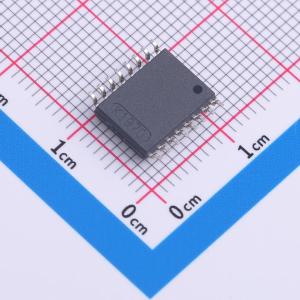

温馨提醒：图片仅供参考，商品以实物为准

ISO1641DWR

具有单向时钟且 EMC 性能优异的双向热插拔 I2C 隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO1641 具有单向时钟且 EMC 性能优异的双向热插拔 I2C 隔离器
品牌名称: TI(德州仪器)
商品型号: ISO1641DWR
商品编号: C5216236
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.402788克(g)

商品概述

ISO1640 和 ISO1641 (ISO164x) 器件均为低功耗双向热插拔隔离器，兼容 I²C 接口。ISO164x 符合 UL 1577 标准，采用 16-DW 封装时支持 5000V RMS 隔离等级，而采用 8-D 封装时支持 3000V RMS 隔离等级。该低辐射器件的每条隔离通道都具有通过双电容二氧化硅 (SiO₂) 绝缘栅实现隔离的逻辑输入和开漏输出。该系列包含的基础和增强型隔离等级器件已通过 VDE、UL、CSA、TUV 和 CQC 认证。The ISO1640 具有两条隔离式双向通道，分别应用于时钟和数据线，而 ISO1641 具有一条双向数据通道和一条单向时钟通道。ISO164x 系列集成了支持双向通道所需的逻辑，与基于光耦合器的解决方案相比，设计更加简化，尺寸更小。

商品特性

可靠的隔离式双向 I²C 兼容型通信
- ISO1640：隔离式双向 SDA 和 SCL 通信
- ISO1641：双向 SDA 和单向 SCL 通信
- 热插拔 SDA 和 SCL
双向数据传输运行频率高达 1.7MHz
具有增强 EMC 且稳健可靠的隔离栅：
- 在 450V RMS 工作电压下在 (D - 8) 和 1500V RMS 工作电压 (DW - 16) 下预计使用寿命会超过 100 年
- 隔离等级达到 5000V RMS
- 浪涌能力高达 10kV（增强型）
- CMTI 典型值为 ±100kV/μs
- 在整个隔离栅提供 ±8kV IEC - ESD 61000 - 4 - 2 接触放电保护
- 在 SCL2 和 SDA2（2 侧）上的同一侧具有 ±8kV IEC - ESD 未上电接触放电
电源电压范围：3V 至 5.5V（1 侧）；2.25V 至 5.5V（2 侧）

应用领域

隔离式 I²C 总线
系统管理总线 (SMBus) 和电源管理总线 (PMBus) 接口
以太网供电 (PoE)
电机控制系统
电池管理

	属性	参数值
	商品目录	隔离式I2C
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
