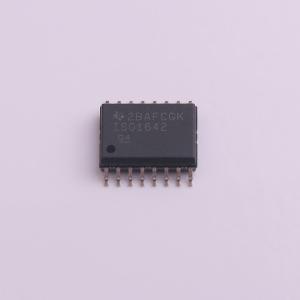

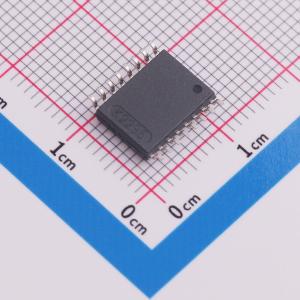

温馨提醒：图片仅供参考，商品以实物为准
ISO1642DWR
具有 2 个 GPIO、EMC 性能优异的热插拔双向 I?C 隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO1642 具有 2 个 GPIO、EMC 性能优异的热插拔双向 I2C 隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO1642DWR
- 商品编号
- C5216228
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.402788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式I2C | |
| 时钟方向 | 双向 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
电源电压范围：2.25 V至5.5 V（侧1）和2.25 V至5.5 V（侧2） 开漏输出，灌电流能力为3.5 mA（侧1）和50 mA（侧2） 最大容性负载：80 pF（侧1）和400 pF（侧2） 提供16-SOIC（DW-16）和8-SOIC（D-8）封装选项 工作温度范围：-40℃至+125℃ 安全相关认证（计划中）：UL 1577元件认可计划、DIN VDE V 0884-11、IEC 62368-1、IEC 61010-1、IEC 60601-1和GB4943.1-2011
商品特性
- 稳健的隔离式双向I2C兼容通信
- ISO1640：双向SDA和SCL通信
- ISO1641：双向SDA和单向SCL通信
- ISO1642/3/4：双向SDA和SCL通信，带2个或3个单向GPIO通道
- SDA和SCL支持热插拔
- 高达1.7 MHz的双向数据传输
- 最多可操作3个额外的单向隔离GPIO通道，支持50 Mbps速度
- 在450 V RMS工作电压（D-8）和1500 V RMS工作电压（DW-16）下预计寿命超过100年
- 按照UL1577标准，隔离额定值高达5000 V RMS
- 高达10 kV的增强浪涌能力
- 典型共模瞬态抗扰度（CMTI）为±100 kV/μs
- 跨隔离屏障提供±8 kV IEC-ESD 61000-4-2接触放电保护
- SCL2和SDA2（侧2）同侧无电源时的IEC-ESD接触放电保护为±8 kV
应用领域
- 隔离式I²C总线
- 隔离式I²C和SPI总线
- SMBus和PMBus接口
- 以太网供电（PoE）
- 电机控制系统
- 电池管理
