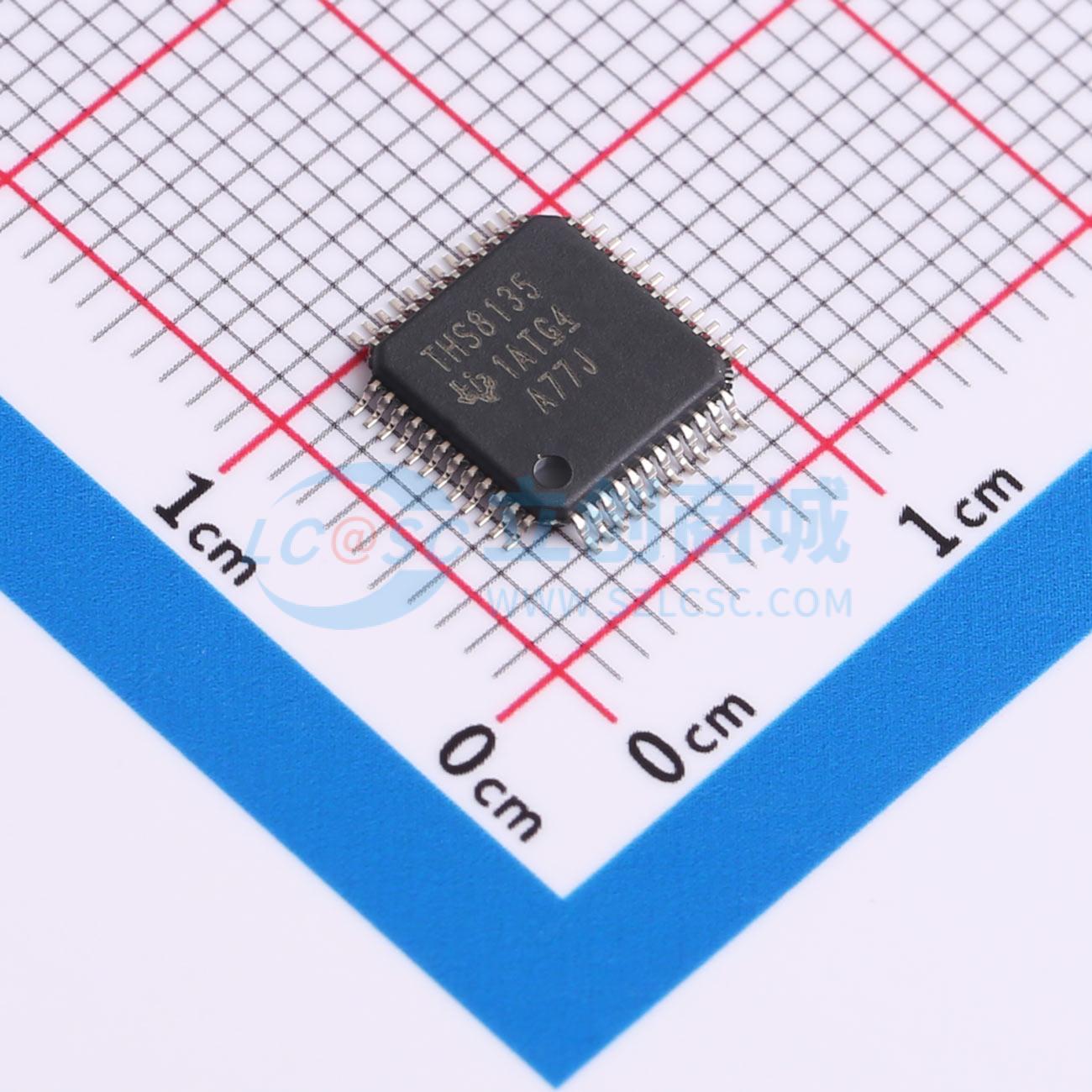

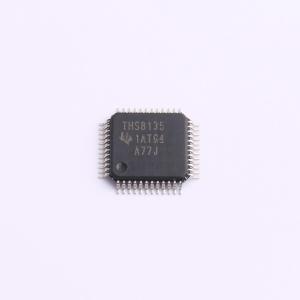

THS8135PHP

三通道 10 位 240MSPS 视频 DAC，具有兼容三电平同步和视频(ITU-R.BT601) 的满量程范围

描述: THS8135 三通道 10 位 240MSPS 视频 DAC，具有兼容三电平同步和视频 (ITU-R.BT601) 的满量程范围
品牌名称: TI(德州仪器)
商品型号: THS8135PHP
商品编号: C5216154
商品封装: HTQFP-48(7x7)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

THS8135 是一款专为视频/图形应用优化的通用三通道高速数模转换器。该器件采用3.3 V模拟电源和1.8 V数字电源供电，性能保证在最高240 MSPS采样速率下工作。THS8135 包含三个10位数模转换器以及用于产生二电平/三电平同步和消隐电平的附加电路。在视频DAC模式下，该器件通过为最低视频幅度输出提供直流偏移，可仅在绿色/亮度（绿同步/Y同步）通道或所有通道上插入（负）二电平或（负/正）三电平同步，用于视频应用。通用DAC模式可避免该直流偏移，使该器件也适用于非视频应用。THS8135支持对过采样视频数字化的更高更新速率，可支持最高85 Hz刷新率、1600×1200分辨率UXGA的所有PC图形格式，以及包括HDTV在内的所有实用数字电视格式。过采样支持可显著降低DAC后端所需的模拟重建滤波器的复杂度。标准视频电平可生成适配完整10位输入编码范围，也可从符合视频采样标准ITU-R.BT601的缩减输入编码范围获得相同电平。此时DAC的满量程范围取决于器件的RGB或YCbCr色彩空间配置。配置为RGB工作模式时，所有通道输入编码为64-940即可获得完整视频输出摆幅。配置为YCbCr工作模式时，Y通道编码范围64-940，Cb和Cr通道编码范围64-960，通过对这些色彩分量进行内部幅度缩放即可获得完整输出摆幅。该器件保留了裕量，可容纳ITU-R.BT601范围外的下冲/过冲，以生成ITU-R.BT601规定之外的非法色彩或超黑/超白电平。器件包含用于在模拟输出插入参考（消隐）电平的数字控制输入。消隐电平幅度可针对RGB或YPbPr分量输出以及完整或缩减输入编码范围进行配置。插入的同步输出幅度与满量程视频幅度始终保持要求的7:3比例。电流舵型DAC可直接在电阻负载上终接产生电压输出。器件提供灵活的最大输出电流驱动配置。输出驱动器经过专门设计，直接连接到单端双终接75 Ω同轴电缆时即可产生标准视频输出电平。

商品特性

三个10位数模转换器
支持240 MSPS工作速率
消隐电平可配置为YPbPr/RGB模式，适配完整(0-1023)或符合ITU-R.BT601标准的视频输入编码范围
通用三通道DAC模式，可用于非视频应用
可直接驱动双终接75 Ω负载，输出标准视频电平
支持多种多路复用输入数据格式:3x10位4:4:4、2x10位4:2:2、1x10位4:2:2（ITU-R.BT656）YCbCr/GBR
支持二电平(EIA)或三电平(SMPTE)同步生成
集成绿/亮度同步或全通道复合同步插入功能
内置电压基准
采用3.3 V模拟电源和1.8 V数字电源供电，低功耗工作

应用领域

高清电视（HDTV）机顶盒/接收器/显示器
高分辨率图像处理

	属性	参数值
	商品目录	视频接口芯片
	类型	编码器
	工作电压	3V~3.6V；1.65V~2V

	属性	参数值
	工作温度	0℃~+70℃
	功能特性	视频格式识别
