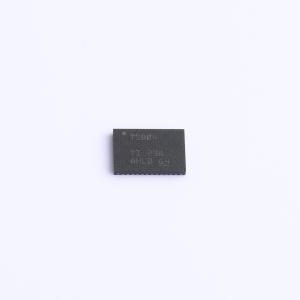

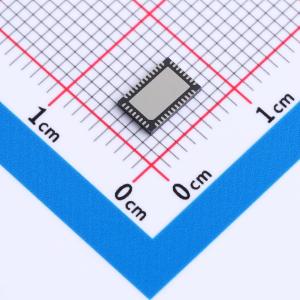

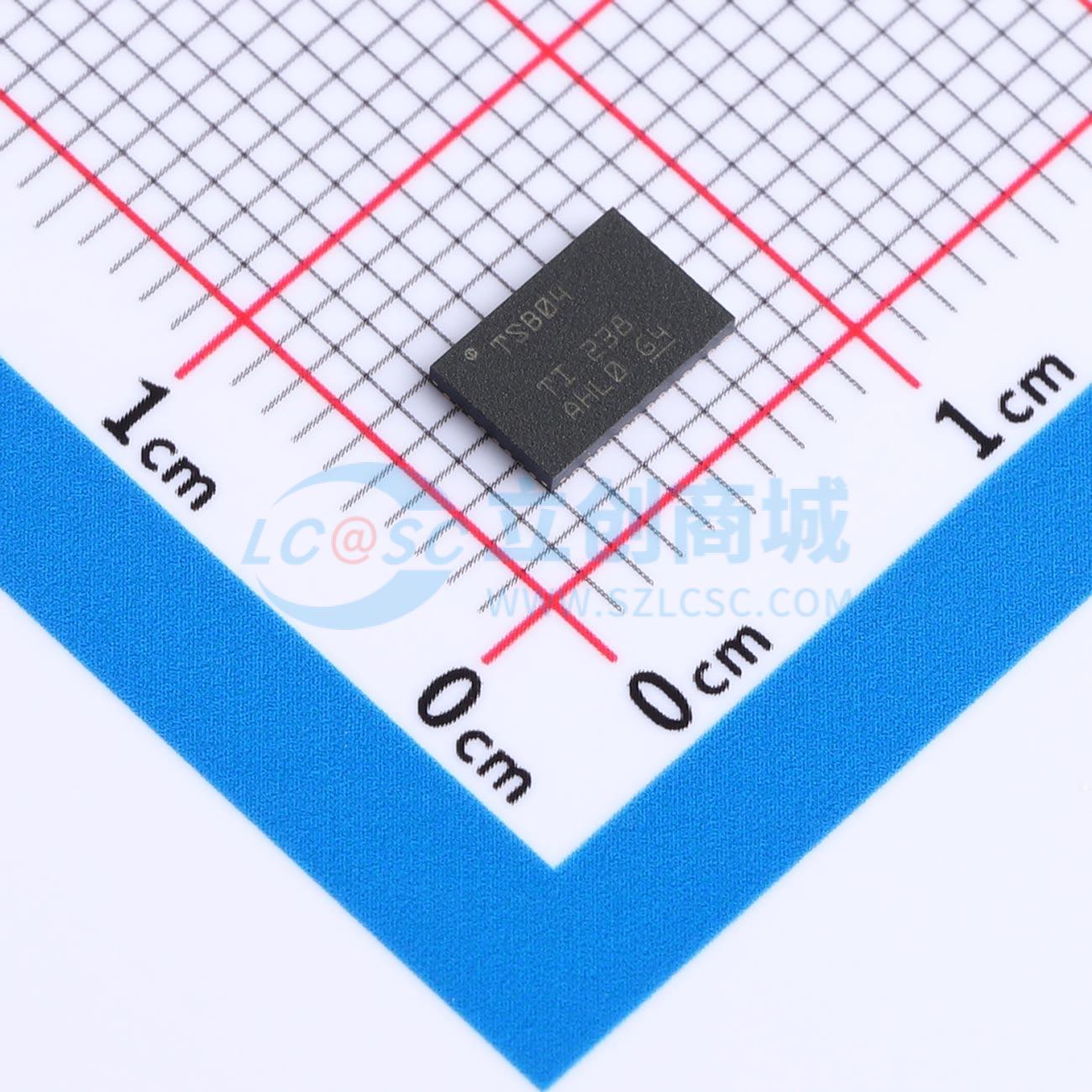

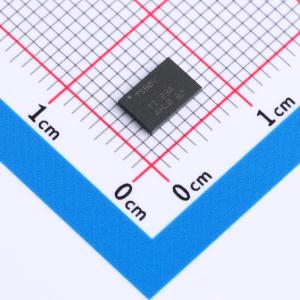

温馨提醒：图片仅供参考，商品以实物为准
TUSB1104IRNQR
TUSB1104 USB Type-C 10Gbps USB3.2 x2 自适应线性转接驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持USB3.2 5Gbps和10Gbps，最高数据吞吐量可达20Gbps。用于USB-C应用，具有创新的自适应接收器均衡功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB1104IRNQR
- 商品编号
- C5216205
- 商品封装
- WQFN-40(4x6)
- 包装方式
- 编带
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 通道数 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Gbps | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
USB 3.2 5 Gbps 和 10 Gbps 支持– USB 3.2 x2 支持，高达 20 Gbps (10 Gbps × 2 = 20 Gbps)。高级 USB 电源管理– 有源：550 mW（典型值）断开：1.5 mW 已禁用 (EN = L):0.130 mW。16 种 EQ 设置在 5 GHz 下高达 12 dB。为面向 USB 连接器的端口选择自适应或固定接收器均衡，为面向系统的端口选择线性或限幅转接驱动器（SSRX 1/2 变送器）。低于 1 V VTX-CM 和 VRX-CM。通过 I2C 或引脚搭接进行配置，在 1.8V 或 3.3V I2C 电平之间进行选择，由 3.3V 单电源供电运行。TUSB1104 是一款用于 USB-C 应用的 10Gbps USB3.2 x2 线性转接驱动器，可实现高达 20Gbps 的总数据吞吐量。TUSB1104 用于驻留在主机和 USB-C 插座之间或 USB 器件和 USB-C 插座之间。TUSB1104 支持第 2 代 USB 3.2 (10Gbps) 和第 1 代 USB 3.2(5Gbps) 以及 USB 3.2 低功耗状态（断开、U1、U2 和 U3）。TUSB1104 具有创新的自适应接收器均衡 (AEQ) 功能。AEQ 功能将自动确定其认为的 TUSB1104 和插入 USB 连接器的 USB 器件之间的更优 ISI 补偿设置，从而提高互操作性。TUSB1104 由 3.3V 单电源供电运行，并采用 40 引脚 WQFN 封装。
商品特性
- USB 3.2 5 Gbps 和 10 Gbps 支持– USB 3.2 x2 支持，高达 20 Gbps (10 Gbps × 2 = 20 Gbps)
- 高级 USB 电源管理– 有源：550 mW（典型值）断开：1.5 mW 已禁用 (EN = L):0.130 mW
- 16 种 EQ 设置在 5 GHz 下高达 12 dB
- 为面向 USB 连接器的端口选择自适应或固定接收器均衡
- 为面向系统的端口选择线性或限幅转接驱动器（SSRX 1/2 变送器）
- 低于 1 V VTX-CM 和 VRX-CM
- 通过 I2C 或引脚搭接进行配置
- 在 1.8V 或 3.3V I2C 电平之间进行选择
- 由 3.3V 单电源供电运行
- 具有创新的自适应接收器均衡 (AEQ) 功能
- 采用 40 引脚 WQFN 封装
应用领域
- 笔记本电脑和台式机扩展坞
- 数据存储
- 联网外设和打印机
