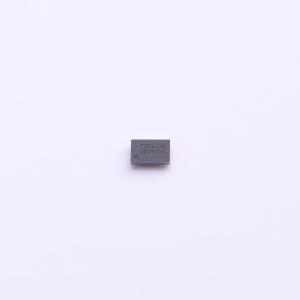

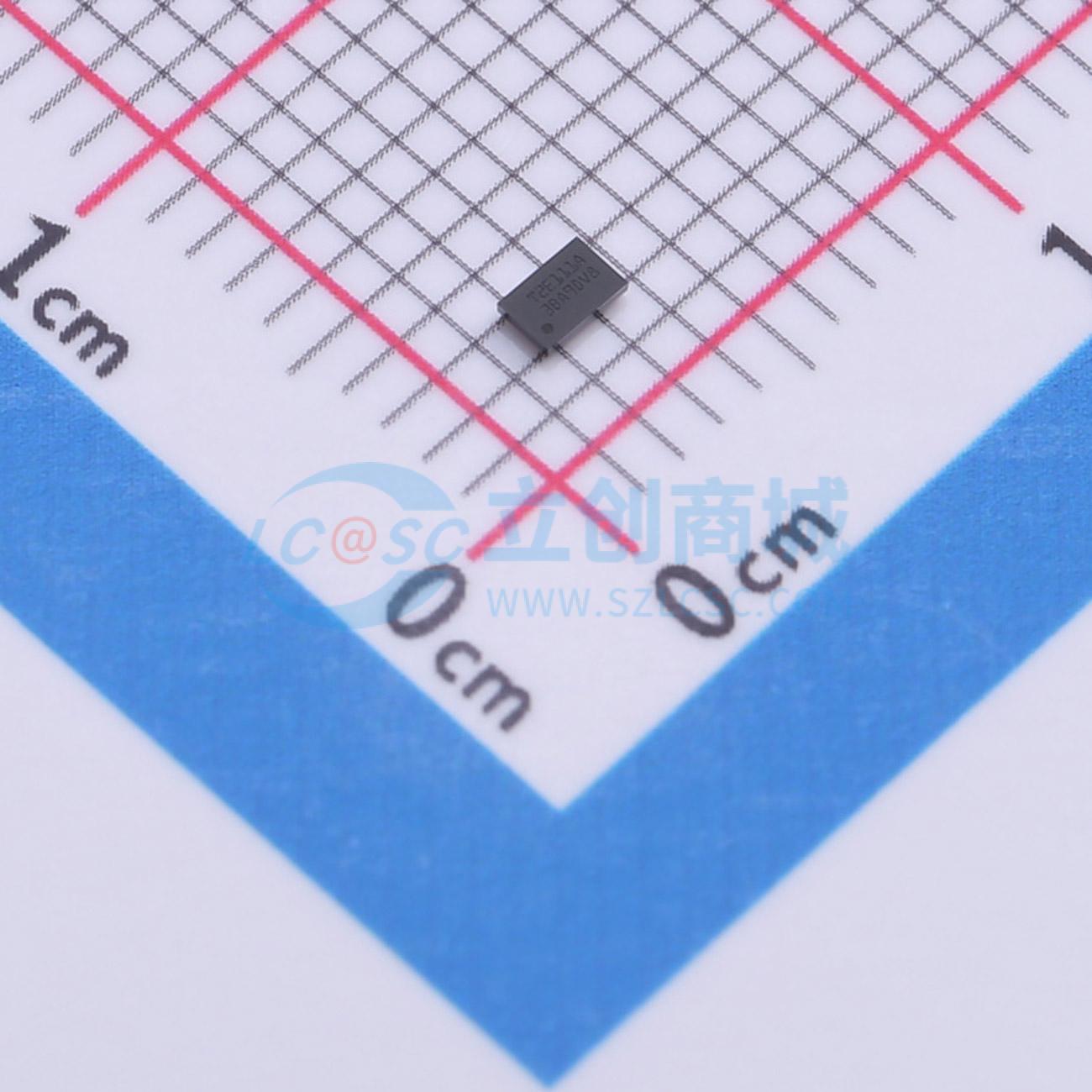

TUSB2E111YCGR

USB 2.0-eUSB2 单端口中继器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB2E11是一款支持器件和主机模式的USB兼容eUSB2至USB2.0中继器。器件支持USB低速(LS)、全速(FS)和高速(HS)信号。
品牌名称: TI(德州仪器)
商品型号: TUSB2E111YCGR
商品编号: C5216204
商品封装: DSBGA-15
包装方式: 编带
商品毛重: 0.0085克(g)

商品参数

商品概述

TUSB2E11是一款支持器件和主机模式的USB兼容eUSB2至USB2.0中继器。器件支持USB低速(LS)、全速(FS)和高速(HS)信号。该器件采用多项专利设计，可提供强大的互操作性、性能和电源。对于没有I²C接口的系统，该器件提供8个单独的设置，带有三个适用于高达20Ω的USB2.0通道等效串联电阻(ESR)的自举引脚。器件变体可用于高达10英寸的不同级别的eUSB2布线长度补偿。 I²C接口可提高灵活性，支持微调器件的RX均衡性和TX振幅、压摆率和预加重，以便通过电气合规性测试并补偿通道损耗。可通过三个GPIO引脚提供各种调试选项，这些引脚可配置来监控各种USB总线状态或中断，以及提供SoC调试功能的CTA - 936 UART模式。GPIO0和GPIO1可用作通用I²C至GPIO桥接器件。

商品特性

兼容USB2.0和eUSB2（1.2版）低速、全速、高速信令
20ps卓越高速总抖动
寄存器访问协议
接收器功能支持主机和器件模式（双重角色器件）
自动检测°C或自举引脚选项
用于USB2.0高速通道补偿设置的三个自举引脚
I²C器件接口支持更多配置器件变体
eUSB2 1.0V或1.2V信令接口
适用于不同产品外形尺寸的eUSB2布线损耗补偿水平
1.2V或1.8V I²C接口支持可选电池充电和检测
BC1.2 CDP或DCP分频器模式广播数据感知
USB Type - C兼容BC1.2 SDP、CDP和DCP分频器模式检测
充电器广播或检测之间的双重角色自动切换
支持CTA - 936 USB Carkit UART
支持自动恢复ECR以及L2中断恢复模式
可选GPIO：中断GPIO2、调试、I²C↔GPIO0/1
I²C可访问调试功能适用于制造测试

应用领域

笔记本电脑和台式机
手机
平板电脑
可穿戴设备
便携式电子产品

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转eUSB2
	USB协议版本	USB 2.0
	通道数	1

	属性	参数值
	工作电压	1.8V；3.3V
	数据速率	480Mbps
	工作温度	-20℃~+85℃
