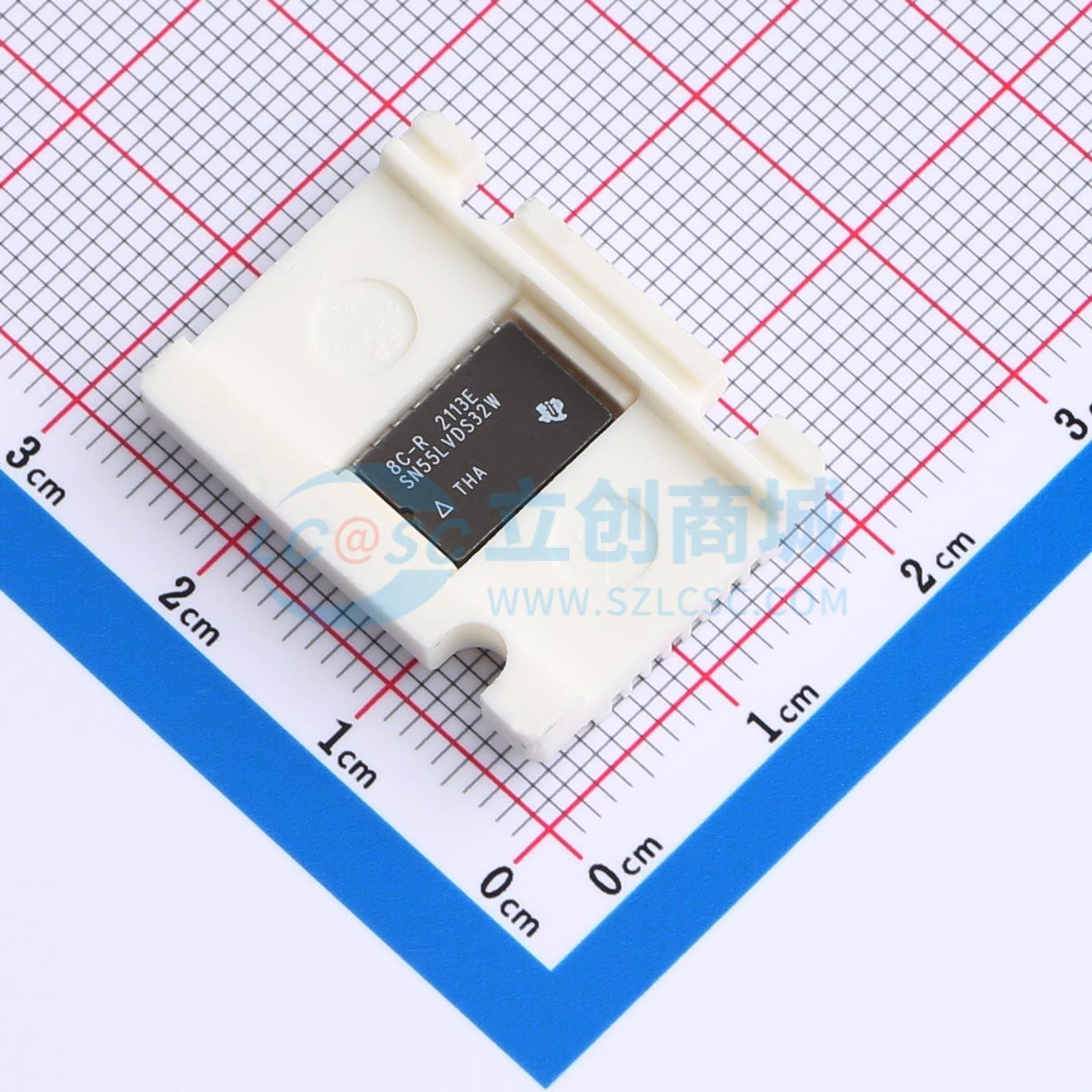

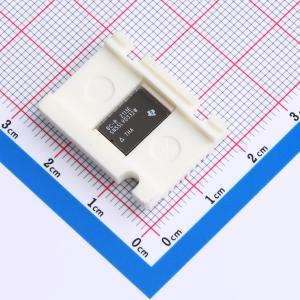

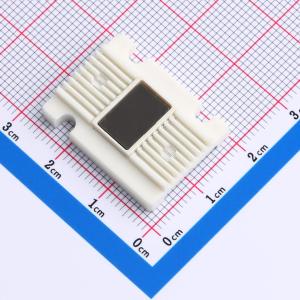

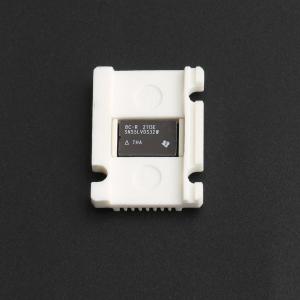

温馨提醒：图片仅供参考，商品以实物为准

SN55LVDS32W

四路 LVDS 接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN55LVDS32 四路 LVDS 接收器
品牌名称: TI(德州仪器)
商品型号: SN55LVDS32W
商品编号: C5216099
商品封装: CFP-16
包装方式: 管装
商品毛重: 2克(g)

商品参数

商品概述

SN55LVDS32、SN65LVDS32、SN65LVDS3486、SN65LVDS9637是差分线路接收器，实现低电压差分信号LVDS的电气特性。该信号技术降低了5V差分标准电平（如EIA/TIA-422B）的输出电压电平，可减少功耗，提高开关速度，支持3.3V电源轨工作。任意一款差分接收器均可在输入共模电压范围内，以±100mV差分输入电压提供有效的逻辑输出状态，输入共模电压范围允许两个LVDS节点之间存在1V的地电位差。该器件适用于约100Ω阻抗受控介质上的点对点和多点（一个驱动器、多个接收器）数据传输，传输介质可以是印刷电路板走线、背板或电缆，数据传输的最终速率和距离取决于介质的衰减特性和环境噪声耦合。SN65LVDS32、SN65LVDS3486、SN65LVDS9637的工作温度范围为-40℃~85℃，SN55LVDS32的工作温度范围为-55℃~125℃。

商品特性

满足或超过ANSI TIA/EIA-644标准要求
采用单路3.3V电源工作
设计支持最高150Mbps信号速率
差分输入阈值最大为±100mV
典型传播延迟时间为2.1ns
最大数据速率下，单个接收器典型功耗为60mW
总线端口ESD防护等级超过8kV
输出为低电压TTL LVTTL逻辑电平
引脚与AM26LS32、MC3486、μA9637兼容
具备开路故障安全功能
可为需要冗余的高可靠性应用提供冷备份功能

应用领域

无线基础设施
电信基础设施
打印机

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	3V~3.6V
	输入数/输出数	8/4
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	工作温度	-55℃~+125℃
	静态电流(Iq)	0.5mA
	功能特性	输出使能高阻
