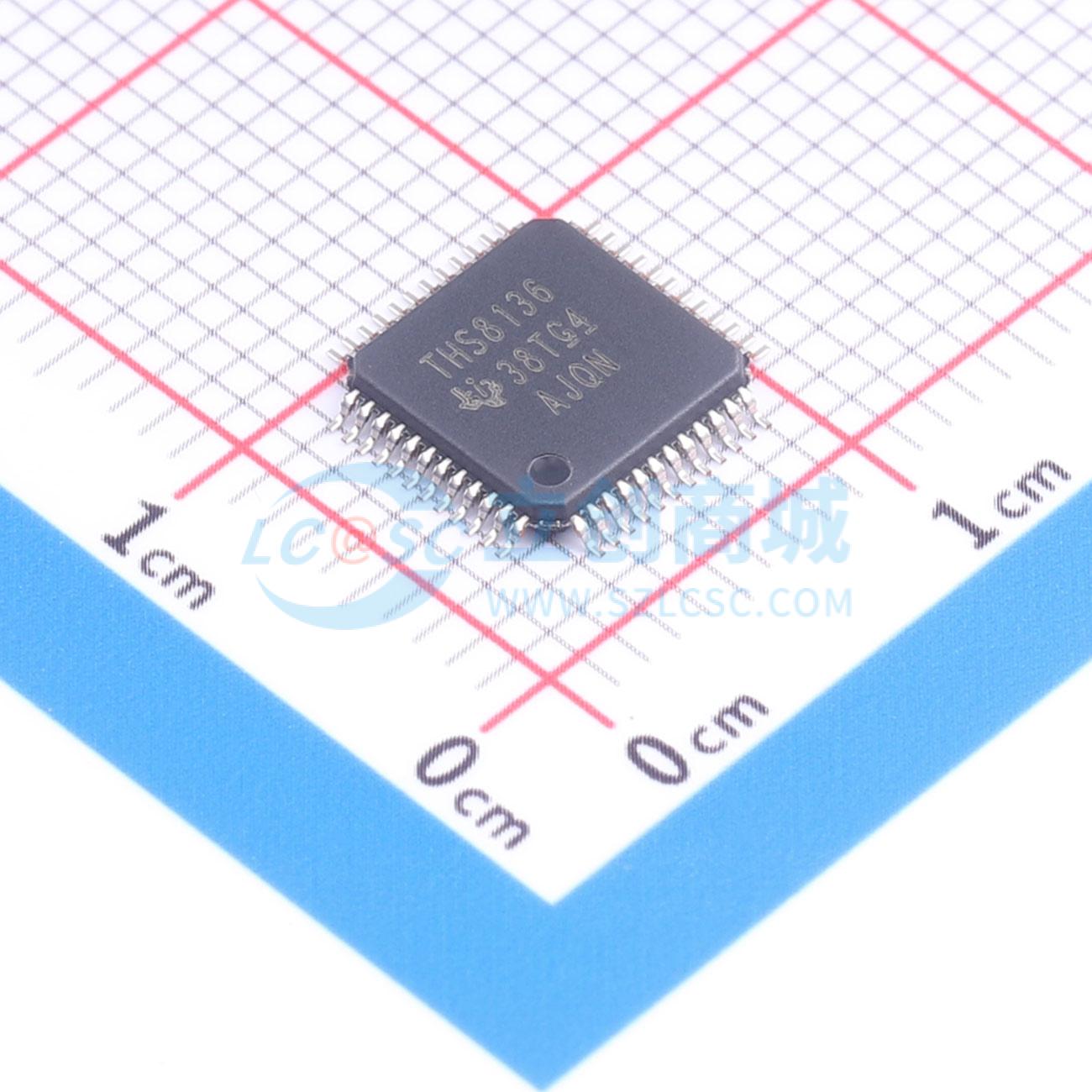

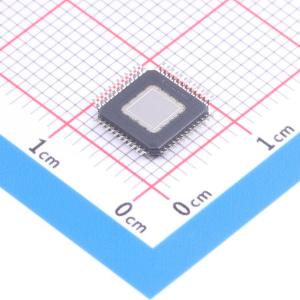

THS8136PHPR
三通道 10 位 180MSPS 图形和视频 DAC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS8136 三通道 10 位 180MSPS 图形和视频 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS8136PHPR
- 商品编号
- C5216144
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
THS8136是通用三通道高速数模转换器，针对图形和视频应用优化，采样率最高可达180MHz，芯片包含三个10位数模转换器以及用于生成双电平同步和消隐电平的附加电路。电流舵DAC经过专门设计，在直接连接单端双端接75Ω同轴电缆时可输出标准视频电平。在同步插入模式下提供直流偏置，可在AG DAC输出生成双电平同步且不损失DAC分辨率，支持插入RGB或YPbPr参考电平或消隐电平，不受DAC输入码影响，提供不要求同步生成的通用DAC模式。所有数字输入均兼容1.8V，采用3.3V模拟电源和1.8V数字电源供电。输出级可直接驱动双端接75Ω负载，三个DAC的满量程输出电流由连接FSADJ引脚到地的单个电阻决定，3.8kΩ电阻可满足大多数要求700mV输出电平的应用需求，支持两种工作模式，消隐控制功能在两种模式下均可正常工作。
商品特性
- 内置三通道10位分辨率数模转换器
- 支持最高180MSPS运行
- 可直接驱动标准视频电平下的双端接75Ω负载
- 支持双电平同步和消隐电平生成
- 内置电压基准
- 低功耗运行
- 数字输入兼容1.8V电平
- 符合汽车应用AEC-Q100 Rev G认证
- 满量程输出电流可通过外接电阻调节
- 支持通用DAC模式和同步插入模式两种工作模式
- 消隐控制输入可强制所有通道输出振幅至消隐或参考电平
- 生成同步信号不损失DAC分辨率
应用领域
- 图形与视频生成
- 高分辨率图像处理
- 通用三通道数模转换应用
