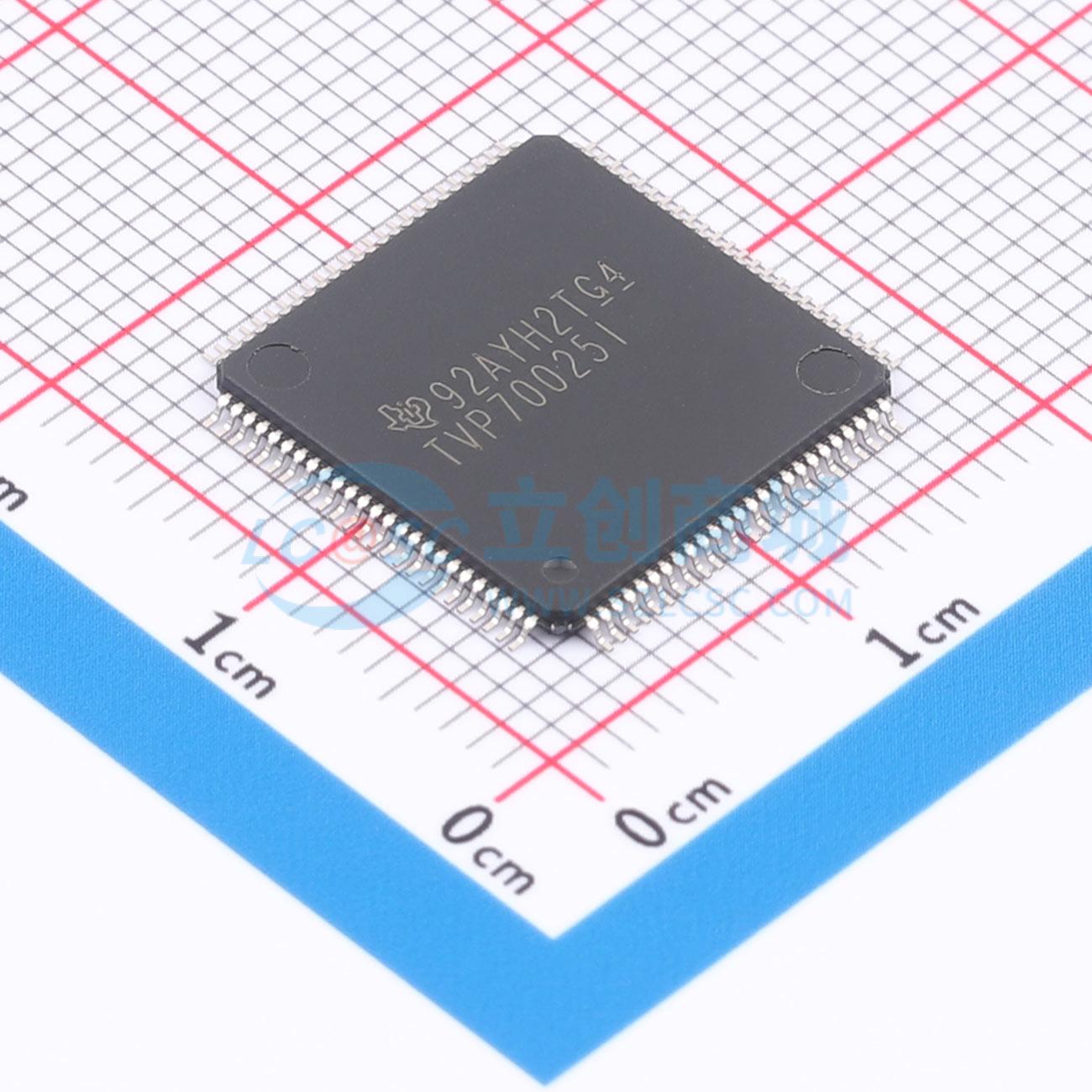

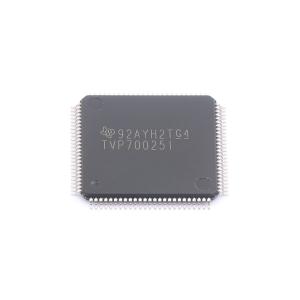

TVP70025IPZPR
具有水平 PLL 的三路 10 位 90MSPS 视频和图形数字转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是用于对 RGB 或 YPbPr 色彩空间中的视频和图形信号进行数字化处理的完整解决方案。该设备支持高达 90 MHz 的像素速率。因此，它可用于在 60 Hz 屏幕刷新率下对分辨率高达 WXGA (1440×900) 的 PC 图形进行数字化处理，以及在视频环境中对包括 1080i 高清电视在内的数字电视格式进行数字化处理。由 3.3 V 和 1.8 V 电源供电，集成了一个具有钳位功能和可变增益的三通道高性能模数 (A/D) 转换器，每个通道可独立编程
- 品牌名称
- TI(德州仪器)
- 商品型号
- TVP70025IPZPR
- 商品编号
- C5216145
- 商品封装

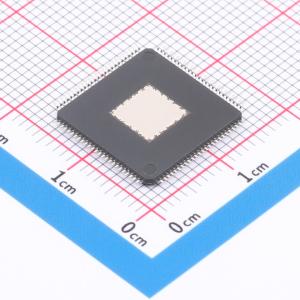

- HTQFP-100(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.764166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V；1.7V~1.9V | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 功能特性 | 可编程增益放大器；内置锁相环 |
商品概述
TVP70025i是一款用于数字化RGB或YPbPr色彩空间中视频和图形信号的完整解决方案。该器件支持最高90 MHz的像素速率，可用于最高WXGA (1440 × 900)分辨率、60-Hz屏幕刷新率的PC图形数字化，也可用于视频环境下数字电视格式（包括最高1080i的HDTV）的数字化。TVP70025I采用3.3-V和1.8-V电源供电，集成了三路高性能模数转换器（A/D），带有钳位功能和可变增益，每个通道可独立编程。钳位时序窗口可由外部脉冲提供，也可内部生成。TVP70025I在SOG输入上集成模拟限幅电路，支持亮度同步或绿路同步提取。此外，TVP70025I可通过同步限幅器从复合同步中分离出离散的HSYNC和VSYNC。TVP70025I还包含一个完整的水平锁相环（PLL）模块，可从HSYNC输入生成像素时钟，像素时钟输出频率范围为9 MHz 至 90 MHz。器件的所有编程均通过行业标准I²C接口完成，该接口支持寄存器设置的读写操作。TVP70025I提供节省空间的100引脚TQFP PowerPAD封装。TVP70025I包含三个完全相同的可独立编程的模拟通道，每个通道由钳位电路、可编程增益控制、可编程偏移控制和A/D转换器组成。
商品特性
- 三路模拟通道
- 模拟增益范围为-6-dB 至 6-dB
- 集成模拟输入多路复用器（MUXs）
- 自动视频钳位
- 三个数字化通道，每个通道都带有独立可控的钳位、增益、偏移和模数转换器（ADC）
- 钳位:可选择底电平钳位或中电平钳位
- 偏移:1024级可编程RGB或YPbPr偏移控制
- 增益:8位可编程增益控制
- ADC:10位 90-MSPS A/D转换器
- 自动电平控制（ALC）电路
- 复合同步:从绿色/亮度通道集成绿同步提取功能
- 支持直流耦合和交流耦合输入信号
- 可编程视频带宽控制
- 支持分量视频标准480i、576i、480p、576p、720p和1080i
- 支持最高90 MSPS的PC图形输入
- 可编程RGB-to-YCbCr色彩空间转换
- 集成完整的水平锁相环（PLL）用于像素时钟生成
- 可从HSYNC输入生成9-MHz 至 90-MHz像素时钟
- 可调节水平PLL环路带宽以最小化抖动
- 5位可编程亚像素精确采样相位定位
- 支持20位 4:2:2输出，带有嵌入式同步
- 支持RGB/YCbCr 4:4:4和YCbCr 4:2:2输出模式，可减少板上走线
- 提供专用DATACLK输出，带有可编程输出极性，方便输出数据锁存
- 行业标准普通/快速I²C接口，带寄存器回读功能
- 节省空间的100引脚TQFP封装
- 热增强型PowerPAD™封装，可实现更好的散热
- 工业温度范围 -40℃ 至 85℃
应用领域
- LCD电视/显示器/投影仪
- DLP电视/投影仪
- PDP电视/显示器
- LCOS电视/显示器
- PCTV机顶盒
- 数字图像处理
- 视频捕获/视频编辑
- 扫描速率/图像分辨率转换器
- 视频会议
- 视频/图形数字化设备
