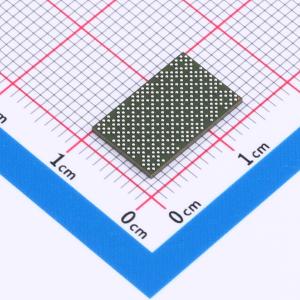

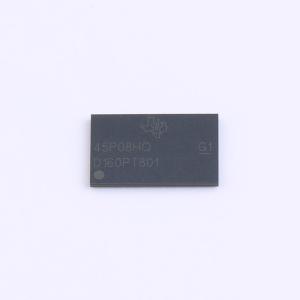

温馨提醒：图片仅供参考，商品以实物为准

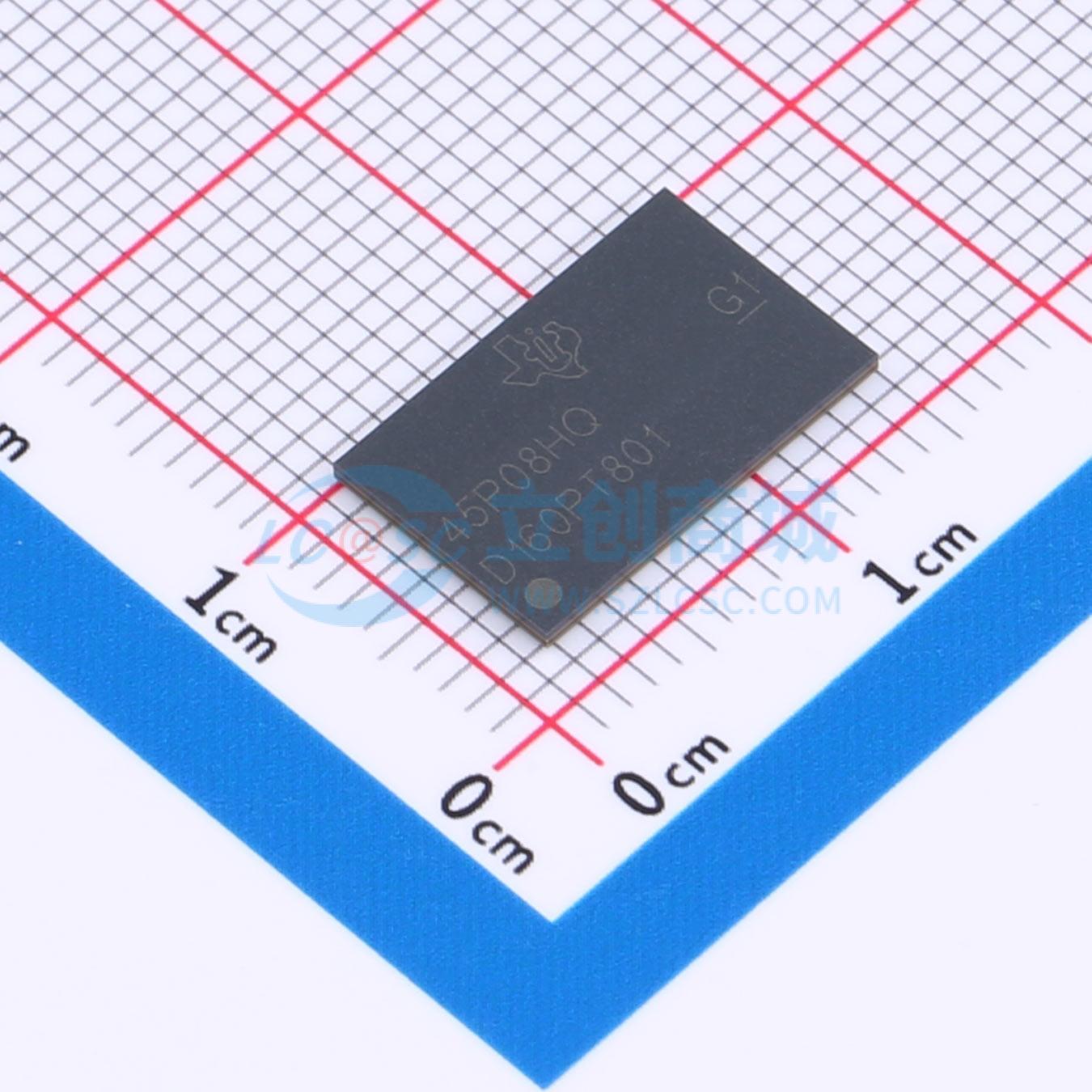

DS160PT801ACBR

PCIe 4.0、16Gbps、8 路(16 通道）重定时器

描述: DS160PT801 PCIe® 4.0 16Gbps 8 路（16 通道）重定时器
品牌名称: TI(德州仪器)
商品型号: DS160PT801ACBR
商品编号: C5216122
商品封装: FCCSP-332
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	版本	PCI-E 4.0；PCI-E 1.0；PCI-E 2.0；PCI-E 3.0
	功能特性	时钟管理；链路宽度可配置

商品概述

DS160PT801 是一款高性能 8 路（16 通道）PCIExpress 协议感知重定时器，支持所有高达 16 GT/s 的标准 PCIe 数据速率。它用于扩展高速 PCIe 串行链路（从芯片至芯片主板链路到更复杂的多连接器系统拓扑）的覆盖范围并提升稳定性。DS160PT801 支持公共时钟和独立参考时钟架构, 具有/不具有展频时钟。这为定义系统时钟架构提供了较大的灵活性。DS160PT801 中的 8 个通道可分叉为两个 x4 链路，从而支持不同的系统拓扑。紧凑但易于制造的 BGA 封装提供了出色的热性能，同时可在空间受限的应用（如 1RU 转接卡）中实现出色布局。此功能可降低整体解决方案尺寸、PCB 布线复杂性和 BOM 成本。诊断功能包括带内接收器裕度调节、带外无损水平或垂直眼图裕度监视器、接收器环回、编码错误检测和片上温度传感器。这些功能有助于测量链路裕度，并可用于监测系统随时间推移的运行状况。DS160PT801 可通过 SMBus 接口进行配置。初始配置可从外部 EEPROM 自动加载。

商品特性

8 路 (16 通道) 协议感知 PCI-Express 重定时器支持 16.0、8.0、5.0 和 2.5GT/s 接口
芯片间通信 (ICC) 支持双芯片链路宽度扩展，从而形成 16 通道第 4 代重定时器
支持公共时钟、不具有展频时钟 (SSC) 的单独参考时钟和具有 SSC 的单独参考时钟
支持 2×4 分叉
自适应接收 CTLE 和 DFE 支持超高的 PCIe 第 4 代通道损耗
支持均衡协商
低延迟架构
片上眼图张开度监视器 (EOM) 和 PCIe 接收裕度调节功能
小型 8.50 mm × 13.40 mm BGA 封装
直通引脚排列可在两个信号层中实现信号分接
与标准 1.00 mm BGA PCB 制造兼容
双电源: 1.17 V 和 1.8 V
通过外部EEPROM或I2C控制器进行I2C配置（高达1MHz）
工业温度范围:-40℃ 至 85℃

应用领域

机架式服务器
微服务器和塔式服务器
高性能计算
硬件加速器

	属性	参数值
	商品目录	PCI/PCIE接口
	数据速率	16Gbps
	通道数	16
	工作电压	1.17V；1.8V
