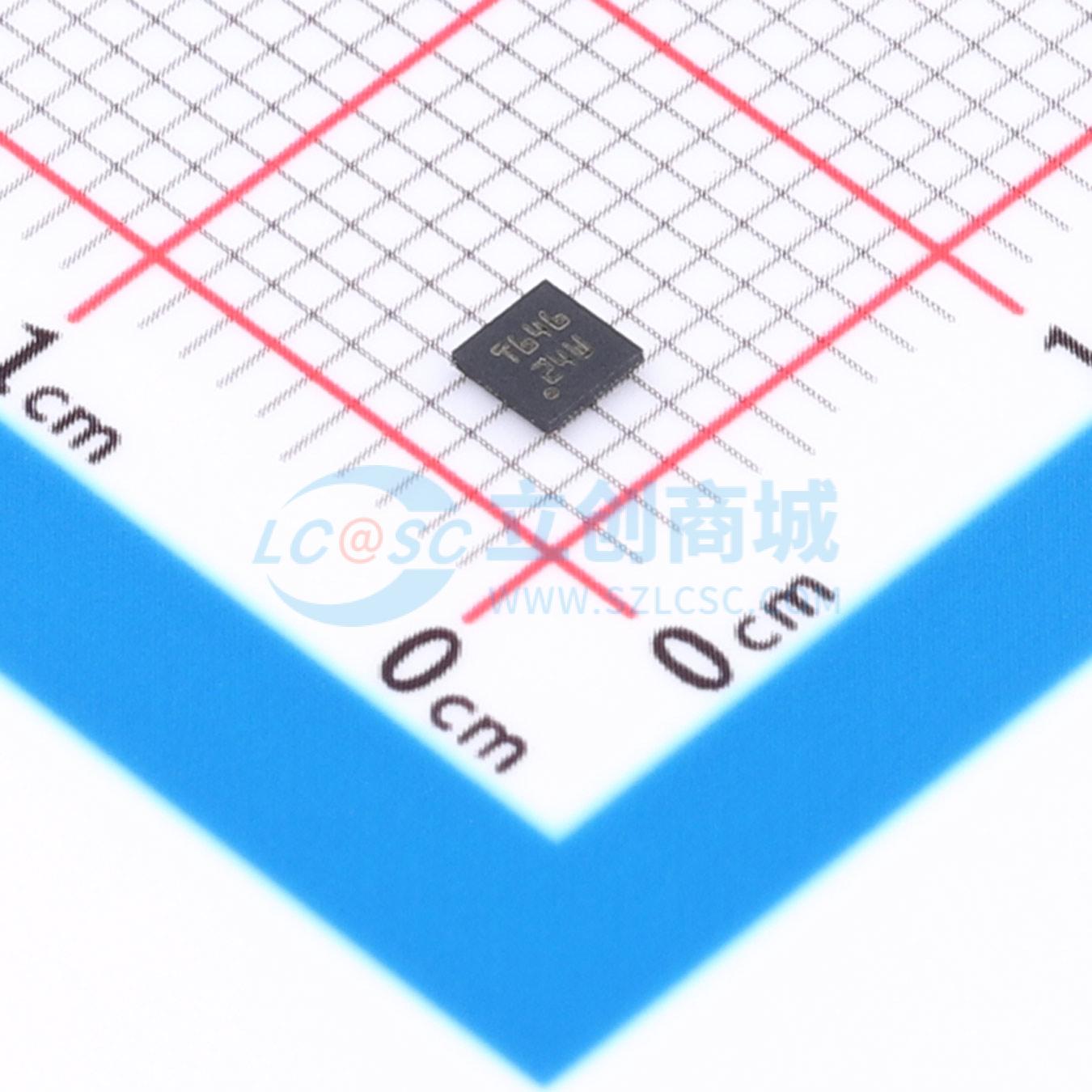

温馨提醒：图片仅供参考，商品以实物为准

TMUX646NZECR

支持 1.8V 逻辑电平的 6GHz、5V、2:1(SPDT) 10 通道 MIPI 开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX646 支持 1.8V 逻辑电平的 6GHz、5V、2:1 (SPDT) 10 通道 MIPI 开关
品牌名称: TI(德州仪器)
商品型号: TMUX646NZECR
商品编号: C5216133
商品封装: NFBGA-36
包装方式: 编带
商品毛重: 0.095652克(g)

商品参数

商品概述

TMUX646 是一款经优化的 10 通道（包含 5 个差分通道）单极双投双向开关，适用于高速应用。TMUX646旨在简化多个符合 MIPI 标准的器件与单个 CSI/DSI、C-PHY/D-PHY 模块的连接。该器件还支持 SATA、SAS、MIPI DSI/CSI、LVDS、RGMII、DDR 和以太网接口。该器件具有6GHz的带宽、几乎不会造成信号劣化的低通道间偏差以及可补偿布局损失的宽余量，其低电流消耗可满足手机和其他个人电子产品等低功耗应用的需求。

商品特性

电源电压范围 1.5V 至 5.5V
10 通道 2:1 双向开关
支持MIPI CSI/DSI、SATA、LVDS、RGMII、DDR和以太网接口
断电保护:VDD = 0V 时，I/O 呈高阻态
低 RON:典型值为 6 Ω
高带宽:6GHz
超低串扰:-40dB
低功耗禁用模式
兼容 1.2V 逻辑电平
双向信号路径
ESD 保护:6kV 人体放电模型 (HBM)；2kV 充电器件模型 (CDM)

应用领域

手机
平板电脑
PC和笔记本电脑
虚拟现实和增强现实
无人机
基于摄像头的条形码扫描仪
医疗
IP网络摄像机

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	电信；网络
	开关电路	单刀双掷(SPDT)
	通道数	10
	带宽	6GHz
	工作电压	1.5V~5.5V

	属性	参数值
	导通电阻(Ron)	9Ω；10Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	1.5pF
	传播延迟(tpd)	40ps
	功能特性	断电隔离；双向模拟通道
