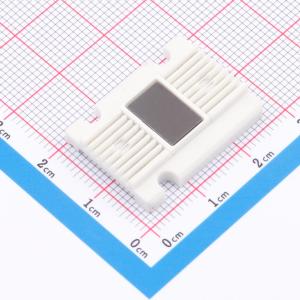

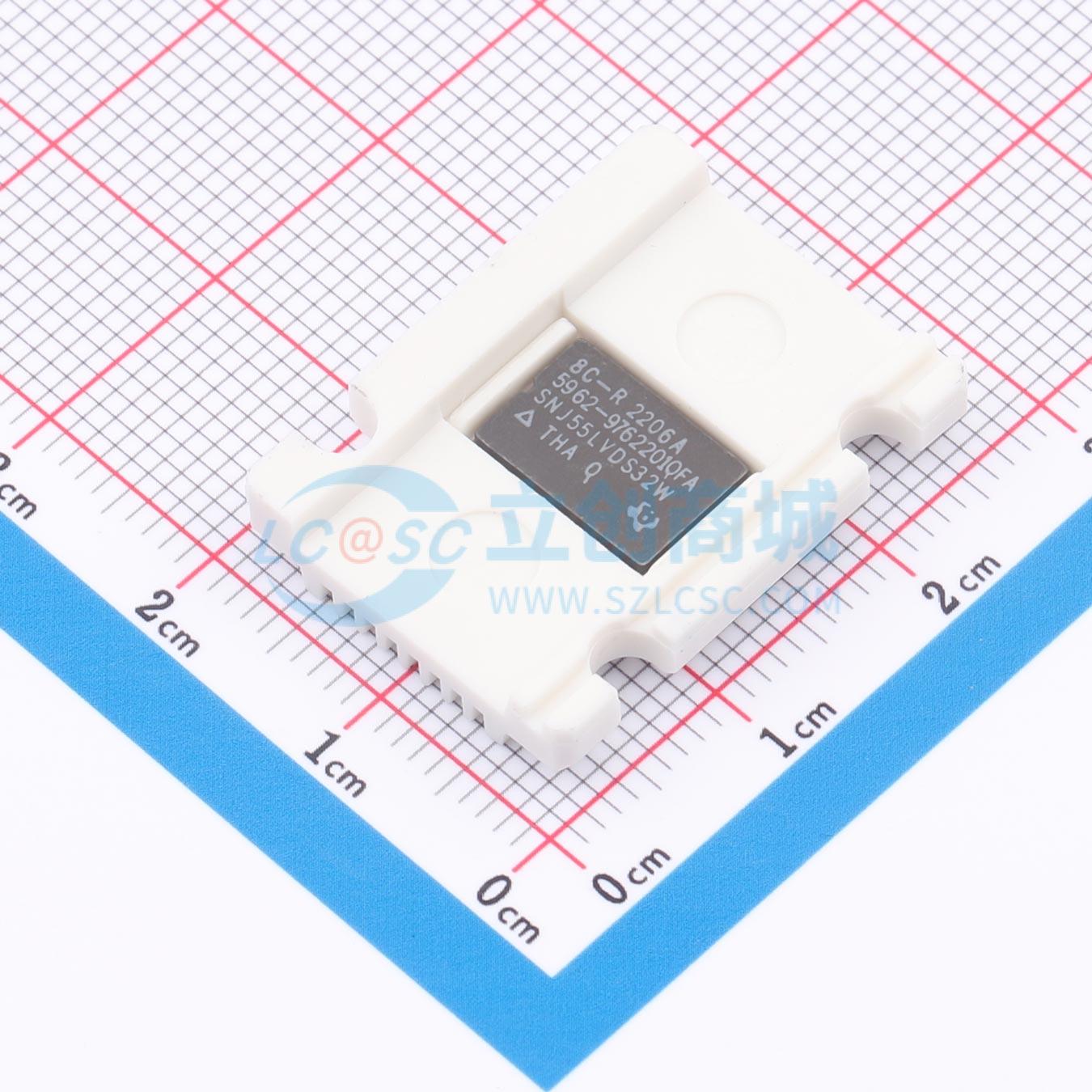

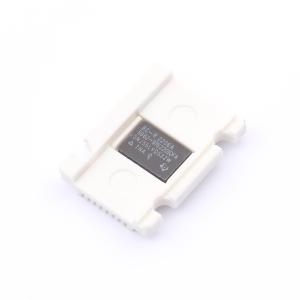

温馨提醒：图片仅供参考，商品以实物为准
SNJ55LVDS32W
四路 LVDS 接收器
- 描述
- SN55LVDS32 四路 LVDS 接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ55LVDS32W
- 商品编号
- C5216102
- 商品封装
- CFP-16
- 包装方式
- 管装
- 商品毛重
- 4.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 150Mbps | |
| 工作温度 | -55℃~+125℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
SN55LVDS32、SN65LVDS32、SN65LVDS3486、SN65LVDS9637是差分线路接收器，实现低电压差分信号LVDS的电气特性。该信号技术降低了5V差分标准电平（如EIA/TIA-422B）的输出电压电平，可减少功耗，提高开关速度，支持3.3V电源轨工作。任意一款差分接收器均可在输入共模电压范围内，以±100mV差分输入电压提供有效的逻辑输出状态，输入共模电压范围允许两个LVDS节点之间存在1V的地电位差。该器件适用于约100Ω阻抗受控介质上的点对点和多点（一个驱动器、多个接收器）数据传输，传输介质可以是印刷电路板走线、背板或电缆，数据传输的最终速率和距离取决于介质的衰减特性和环境噪声耦合。SN65LVDS32、SN65LVDS3486、SN65LVDS9637的工作温度范围为-40℃~85℃，SN55LVDS32的工作温度范围为-55℃~125℃。
商品特性
- 满足或超过ANSI TIA/EIA-644标准要求
- 采用单路3.3V电源工作
- 设计支持最高150Mbps信号速率
- 差分输入阈值最大为±100mV
- 典型传播延迟时间为2.1ns
- 最大数据速率下，单个接收器典型功耗为60mW
- 总线端口ESD防护等级超过8kV
- 输出为低电压TTL LVTTL逻辑电平
- 引脚与AM26LS32、MC3486、μA9637兼容
- 具备开路故障安全功能
- 可为需要冗余的高可靠性应用提供冷备份功能
应用领域
- 无线基础设施
- 电信基础设施
- 打印机
