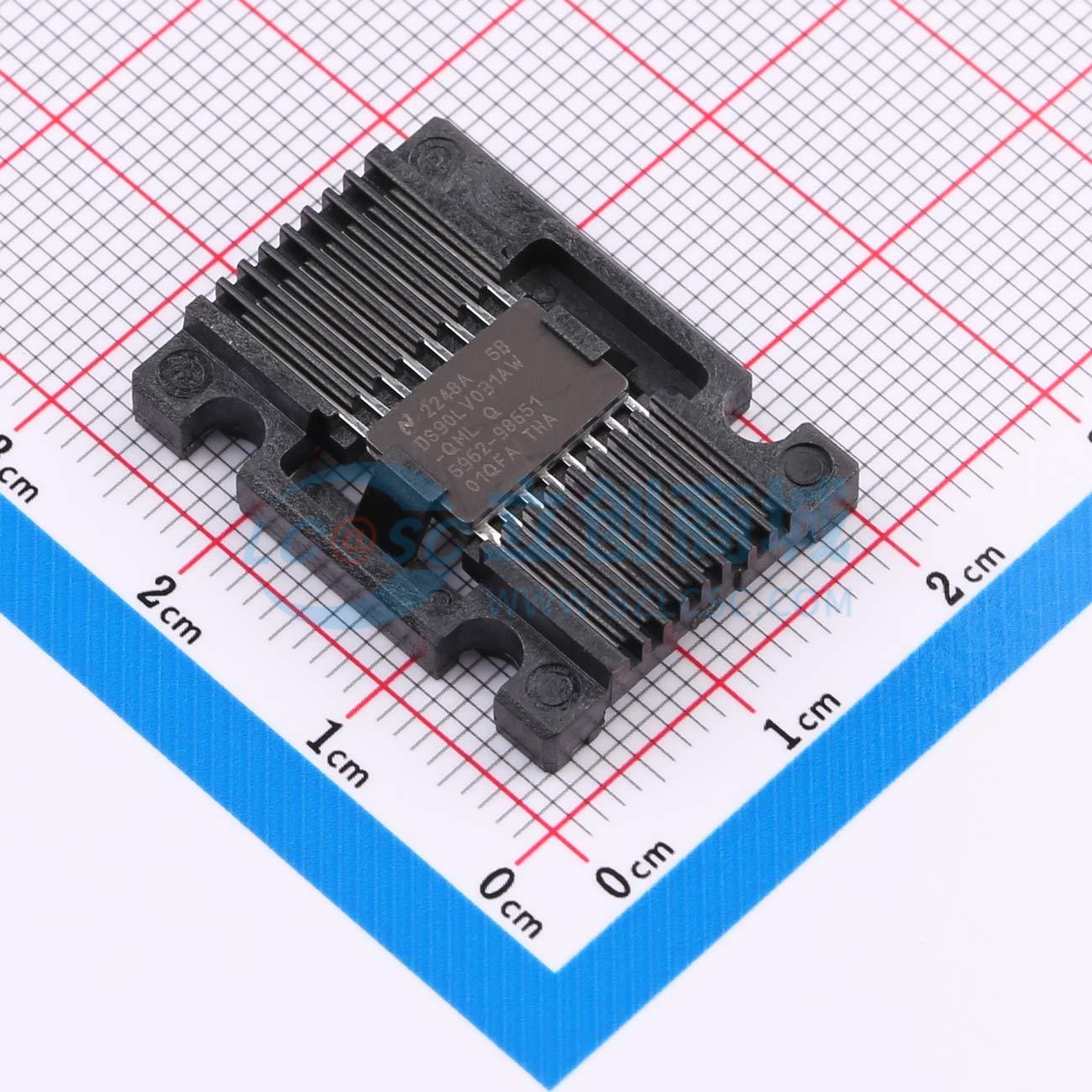

温馨提醒：图片仅供参考，商品以实物为准
DS90LV031AW-QML
3V LVDS 四路 CMOS 差动线路驱动器
- 描述
- DS90LV031AQML 3V LVDS 四路 CMOS 差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV031AW-QML
- 商品编号
- C5216084
- 商品封装
- CFP-16
- 包装方式
- 管装
- 商品毛重
- 4.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -55℃~+125℃ | |
| 电平标准 | TTL；LVDS；LVCMOS | |
| 功能特性 | 低功耗待机/失效自动关断；故障安全 |
商品概述
DS90LV031AQML DS90LV031A是一款四通道CMOS差分线路驱动器，专为要求超低功耗和高数据速率的应用设计，采用低电压差分信号LVDS技术，可支持超过400Mbps（200MHz）的数据速率。该器件接收低电压TTL/CMOS输入电平，将其转换为350mV低电压差分输出信号，支持三态功能，可关闭输出级切断负载电流，使器件进入典型值为13mW的超低空闲功耗状态。使能输入支持低电平有效或高电平有效控制三态输出，所有四个驱动器共用公共使能端，搭配配套接收器可作为高功耗器件的替代方案用于高速接口场景。
商品特性
- 断电状态下LVDS输出为高阻抗
- 差分偏移低
- 传播延迟低
- 采用3.3V电源设计
- 支持±350mV差分信号传输
- 功耗低
- 可与现有5V LVDS器件互操作
- 兼容IEEE 1596.3 SCI LVDS标准
- 兼容TIA/EIA-644 LVDS标准
- 引脚兼容DS26C31
- 上升/下降时间典型值为800pS
- 三态使能/禁用延迟典型值小于5nS
- 内置有限的ESD保护
- 采用平衡电流源设计，输出阻抗高，可在一定负载范围内输出恒定电流
- 输出电流典型值为3.5mA，范围为2.5mA至4.5mA
应用领域
- 高速点对点接口应用
- 可配置为多接收器应用场景
- 可搭配标准双绞线缆、平行对电缆或PCB传输线使用
