SN65MLVD204BRUMR

M-LVDS线路驱动器和接收器，支持100Mbps信令速率

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65MLVD204B 高噪声抗扰度 100Mbps M-LVDS 收发器
品牌名称: TI(德州仪器)
商品型号: SN65MLVD204BRUMR
商品编号: C5216062

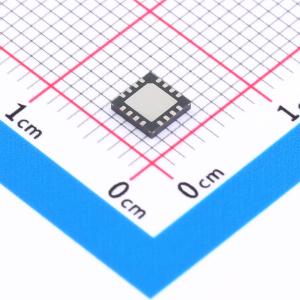

商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

	属性	参数值
	工作电压	3V~3.6V
	数据速率	100Mbps
	功能特性	边沿速率控制；热插拔/上电无毛刺；故障安全

商品概述

SN65MLVD204B 器件是一款多点低电压差动信号 (M-LVDS) 线路驱动器和接收器（收发器），经优化，能够以最高100Mbps 的信令速率运行。该器件系列具有稳健耐用的 3.3V 驱动器和接收器，并且采用标准 SOIC 和 QFN封装，适用于严苛的工业应用。总线引脚具有强大的ESD 耐受性，可提供符合人体模型和 IEC 接触放电规范的高等级防护。SN65MLVD204B 集成了差分驱动器与差分接收器（收发器），由 3.3V 单电源供电。这些收发器经过优化，信令速率最高可达 100Mbps。SN65MLVD204B 较同类器件具有增强特性。改进的特性包括驱动器输出端可控的压摆率，有助于尽量减少无端桩线的反射，从而提高信号完整性。沿用了相同尺寸，可轻松替换，有助于提升系统性能。这些器件的额定工作温度范围为 -40℃ 至 85℃。SN65MLVD204B M-LVDS 收发器是 TI 广泛的 M-LVDS 产品系列中的一款器件。

商品特性

与 M-LVDS 标准 TIA/EIA-899 兼容，可进行多点数据交换
低压差分 30Ω 至 55Ω 线路驱动器和接收器，适用于高达 100Mbps 的信号传输速率、高达 50MHz的时钟频率
2 类接收器的偏移阈值可检测开路和空闲总线状态
提供总线 I/O 保护，可承受>±8kV HBM放电
提供总线 I/O 保护，可承受>±8kV IEC 61000-4-2 接触放电
可控的驱动器输出电压转换时间可改进信号质量
-1V 至 3.4V 共模电压范围，可实现在 2V 接地噪声下进行数据传输
总线引脚在禁用或 VCC ≤ 1.5V 时具有高阻抗
现有 200Mbps 器件 SN65MLVD206B

应用领域

TIA/EIA-485 的低功耗高速短行程替代方案
背板或电缆连接的多点数据和时钟传输
蜂窝基站
局端交换机
网络交换机和路由器

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	1
