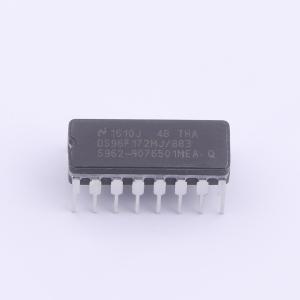

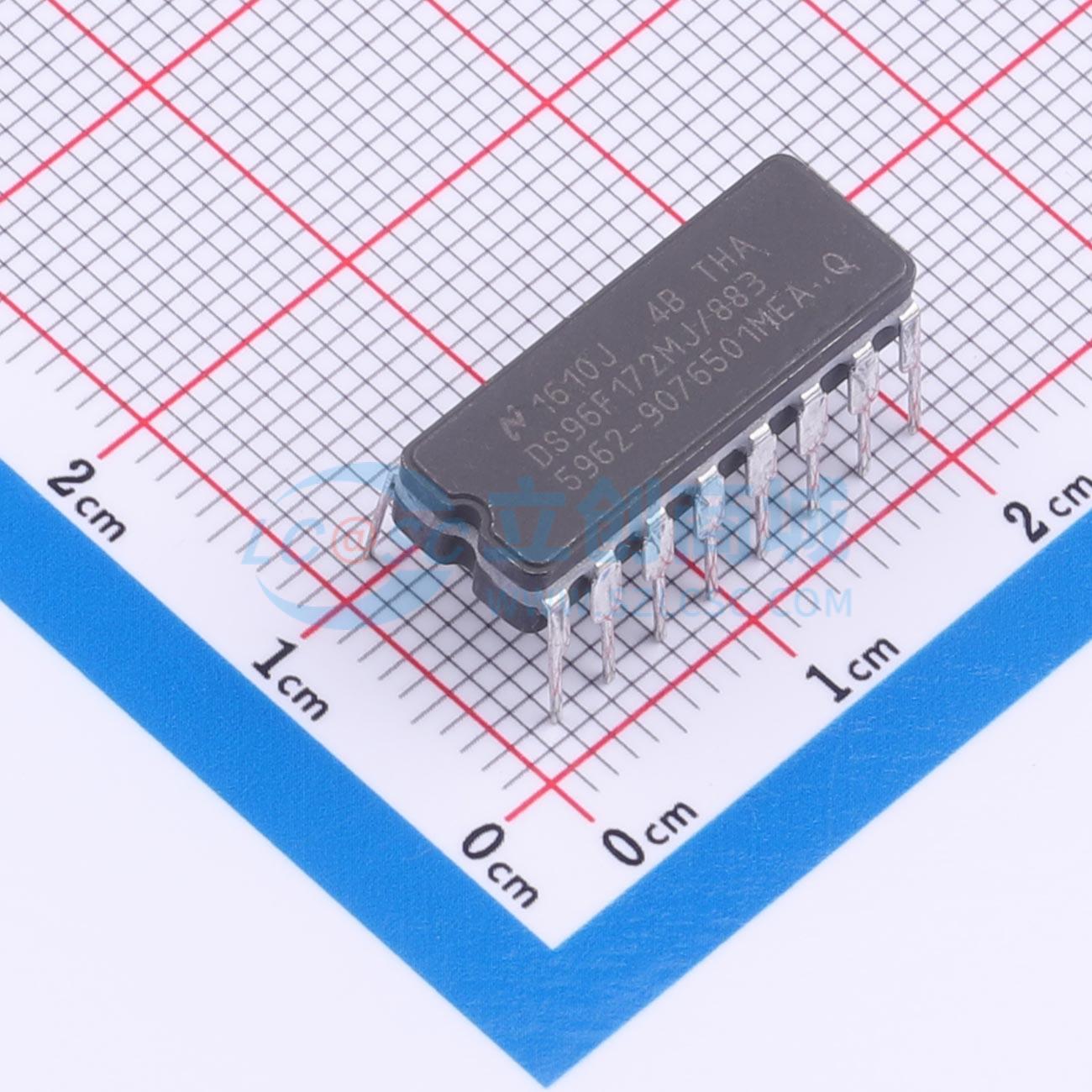

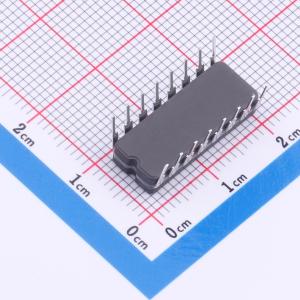

DS96F172MJ/883
15Mbps
- 描述
- DS96F172MQML EIA-485/EIA-422 四路差分驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS96F172MJ/883
- 商品编号
- C5216019
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 工作温度 | -55℃~+125℃ |
商品概述
DS96F172和DS96F174是高速四路差分线路驱动器，旨在满足EIA485标准。由于采用了L-FAST双极技术，DS96F172和DS96F174具备更优性能。LFAST技术的运用使DS96F172和DS96F174能在高速运行的同时将功耗降至最低。 DS96F172和DS96F174具有三态输出，针对高达15 Mbps速率的平衡多点数据总线传输进行了优化。这些驱动器具有较宽的正负共模范围，适用于嘈杂环境中的多点应用。提供正负电流限制功能，可在+12V至 -7.0V共模范围内保护驱动器免受线路故障影响。还具备热关断功能。DS96F172的特点是四个驱动器共用一个高电平有效和一个低电平有效的使能端。DS96F174的特点是每对驱动器都有独立的高电平有效使能端。
商品特性
- 符合EIA - 485和EIA - 422标准
- 单调差分输出切换
- 三态输出
- 专为多点总线传输设计
- 共模输出电压范围：−7.0V至+12V
- 采用单+5.0V电源供电
- 降低功耗
- 热关断保护
- DS96F172和DS96F174与SN75172/174或AM26LS31/MC3487引脚和功能兼容
