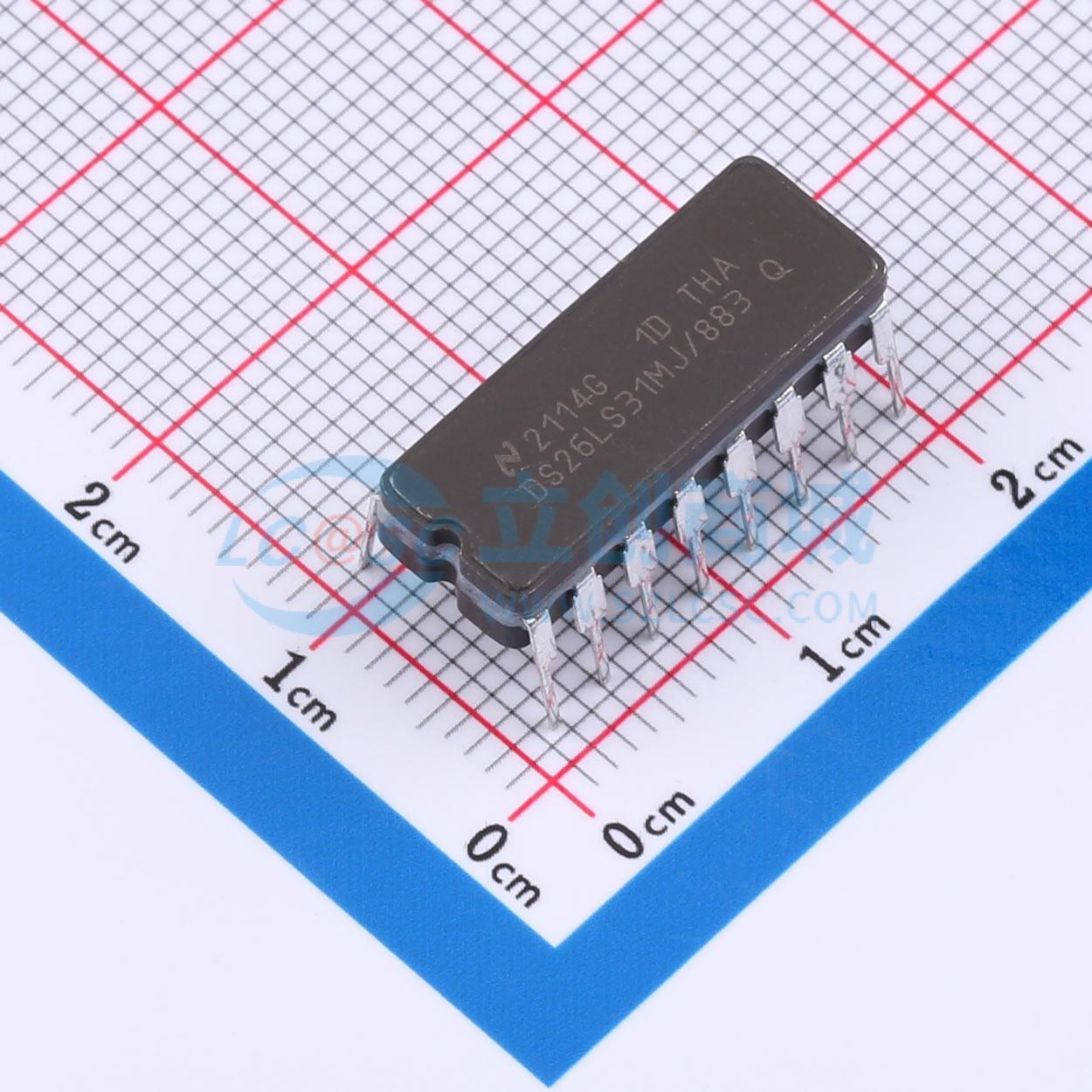

DS26LS31MJ/883
10Mbps
- 描述
- DS26LS31MQML 四路高速差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS26LS31MJ/883
- 商品编号
- C5216056
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 32 | |
| 静电保护 | ±2.5kV | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 使能关断；过流保护 |
商品概述
DS26LS31MQML是一款四路差分线路驱动器，专为平衡线路上的数字数据传输设计。DS26LS31MQML满足EIA标准RS-422和联邦标准1020的所有要求。它可为双绞线或平行导线传输线路提供单极性差分驱动。该电路为全部四个驱动器提供公共的使能和禁用功能。DS26LS31MQML具有三态输出和逻辑与互补输出。所有输入均与LS兼容，且均为一个单位负载。DS26LS31带有上电/下电保护电路，可在上电或断电期间将输出保持在高阻抗状态（三态），防止传输线上出现错误毛刺。
商品特性
- 采用单5V电源工作
- VCC = 0 V时输出不会加载线路
- 单封装集成四个线路驱动器，可实现最高封装密度
- 输出短路保护
- 互补输出
- 满足EIA标准RS-422的要求
- 无毛刺上电/断电
应用领域
- 平衡线路数字数据传输
- RS-422双线平衡系统
