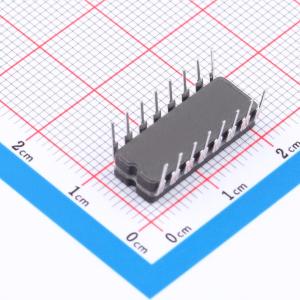

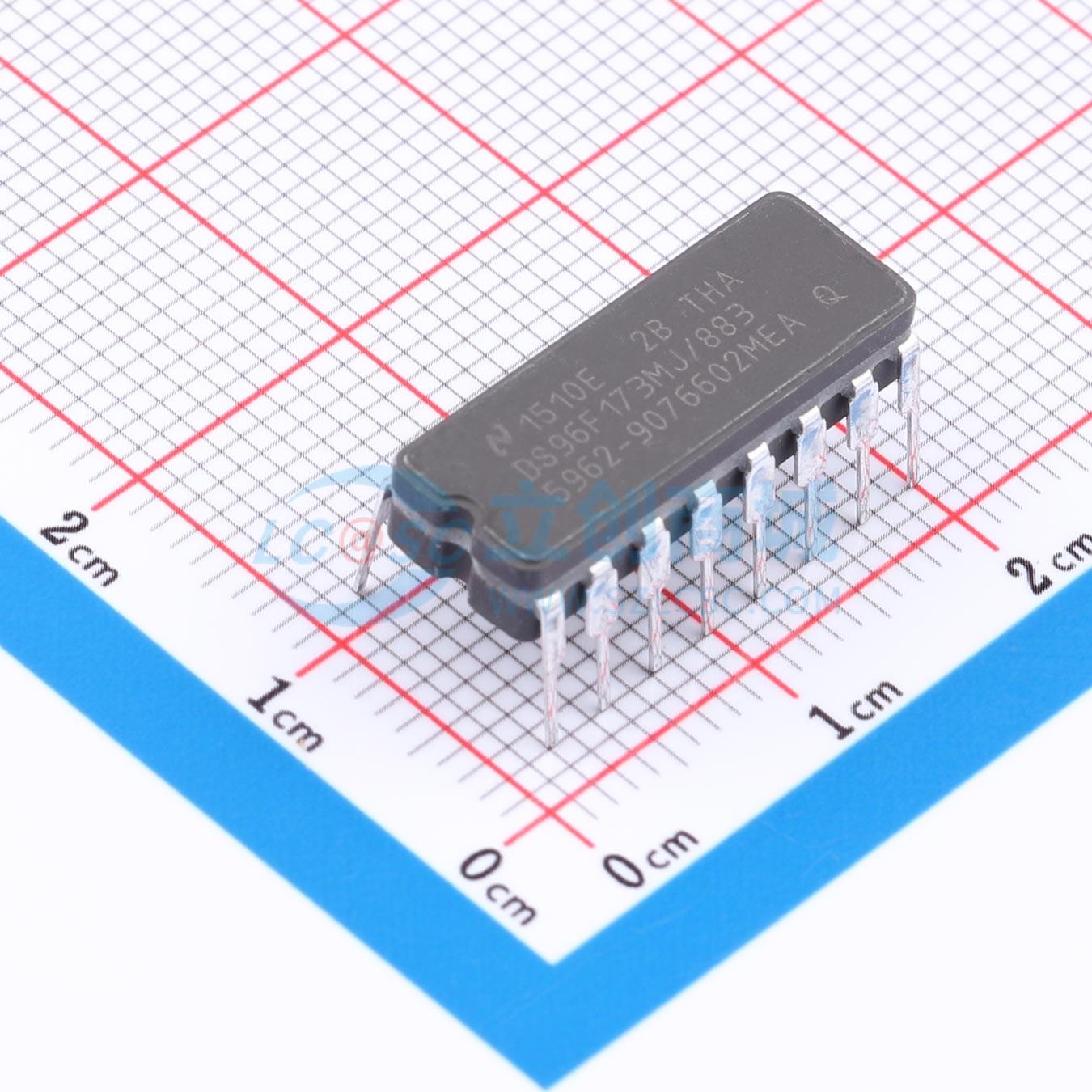

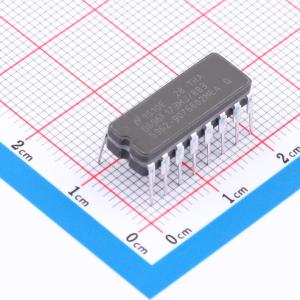

DS96F173MJ/883
DS96F173MQML/DS96F175MQML EIA-485/EIA-422四通道差分接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合EIA-485、EIA-422A和EIA-423A标准，适用于多点总线应用，支持高达15 Mbps的数据传输速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS96F173MJ/883
- 商品编号
- C5216022
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 48.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 工作温度 | -55℃~+125℃ |
商品概述
DS96F173和DS96F175是高速四路差分线路接收器，旨在满足EIA - 485标准。由于采用了L - FAST双极技术，DS96F173和DS96F175具备更优性能。L - FAST技术的运用使DS96F173和DS96F175能在高速运行的同时将功耗降至最低。 DS96F173和DS96F175具有三态输出，针对速率高达15 Mbps的平衡多点数据总线传输进行了优化。这些接收器的特点包括高输入阻抗、用于增强抗噪能力的输入迟滞，以及在 - 7V至 + 12V共模输入电压范围内200 mV的输入灵敏度。因此，这些接收器适用于嘈杂环境中的多点应用。DS96F173具备一个高电平有效和一个低电平有效的使能端，供所有四个接收器共用。DS96F175则为每对接收器配备独立的高电平有效使能端。
商品特性
- 符合EIA - 485、EIA - 422A、EIA - 423A标准
- 专为多点总线应用设计
- 三态输出
- 共模输入电压范围：−7V至 + 12V
- 采用单 + 5.0V电源供电
- 低功耗版本
- 在共模范围内输入灵敏度为±200 mV
- 典型输入迟滞为50 mV
- 高输入阻抗
- DS96F173和DS96F175与SN75173/175或AM26LS32/MC3486引脚和功能兼容
