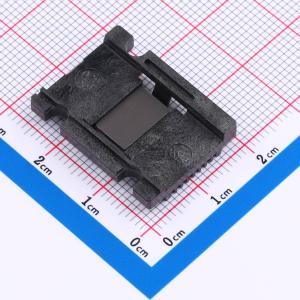

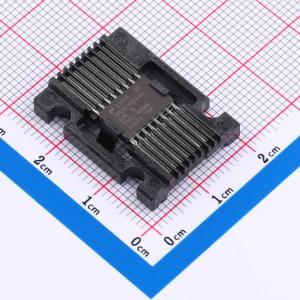

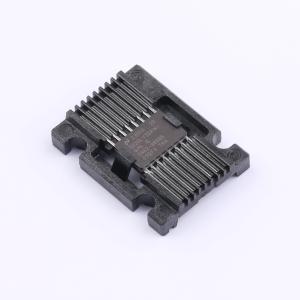

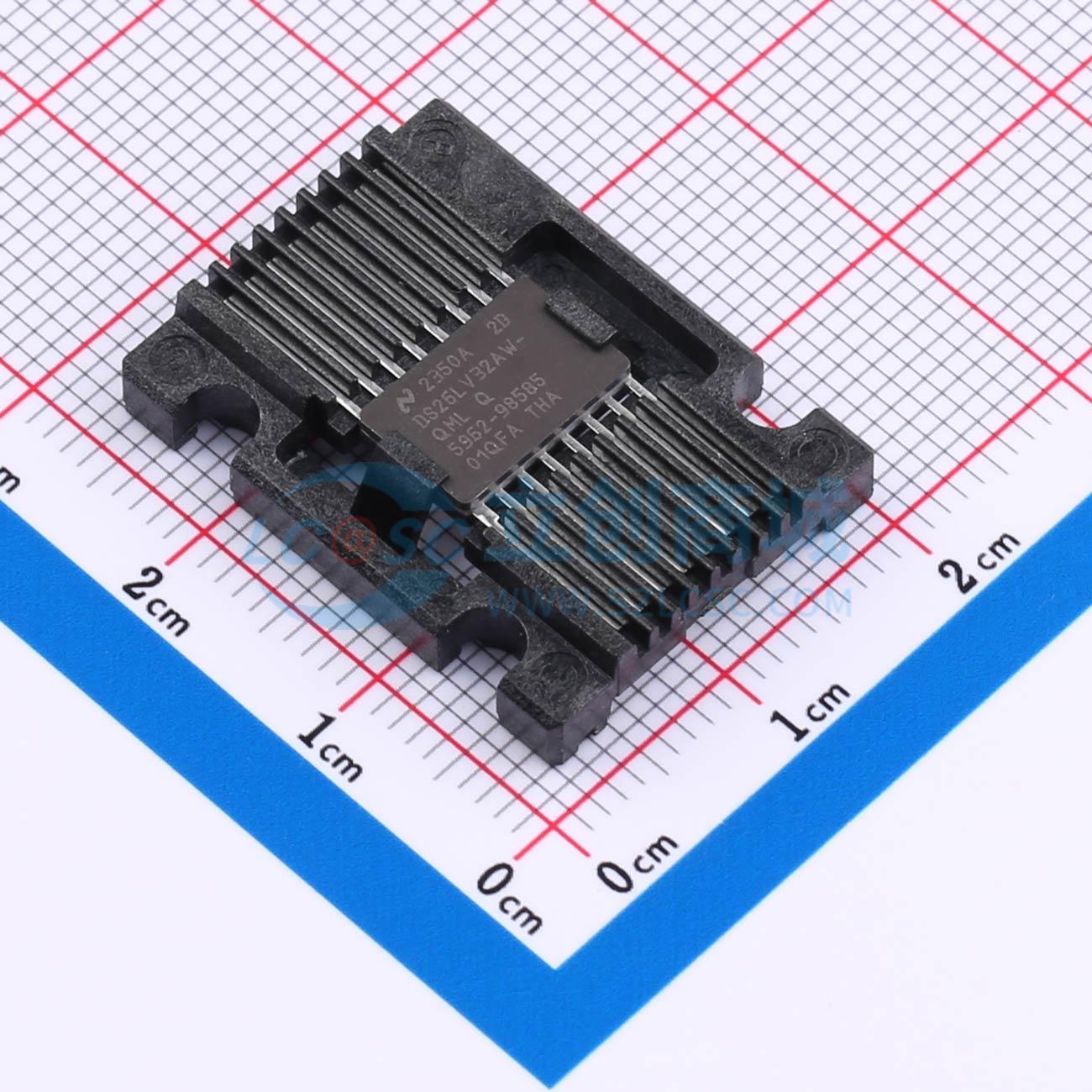

DS26LV32AW-QML
DS26LV32AQML 3V 增强型CMOS四差分线接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS26LV32A是一款高速四差分CMOS接收器，符合TIA/EIA-422-B和ITU-TV.11标准。它具有低功耗CMOS设计，工作电源电压为3.0V至3.6V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS26LV32AW-QML
- 商品编号
- C5215996
- 商品封装
- CFP-16
- 包装方式
- 管装
- 商品毛重
- 4.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 节点数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 20mA |
商品概述
DS26LV32A 是一款高速四通道差分 CMOS 接收器，符合 TIA/EIA-422-B 和 ITU-T V.11 标准，但由于其工作电源电压较低，为 3.0V 至 3.6V，因此其指定共模电压范围为 -0.5V 至 +5.5V。TRI-STATE 使能端 EN 和 EN bar 允许器件为高电平有效或低电平有效。使能端对所有四个接收器是通用的。接收器输出 (RO) 在输入断开时被指定为高电平。接收器可以在 -0.5V 至 +5.5V 的共模范围内检测低至 ±200mV 的信号。接收器输出 (RO) 与 TTL 和 LVCMOS 电平兼容。
