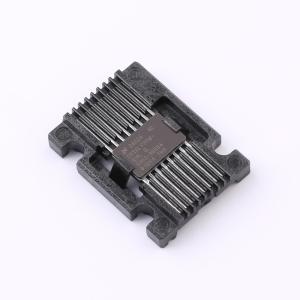

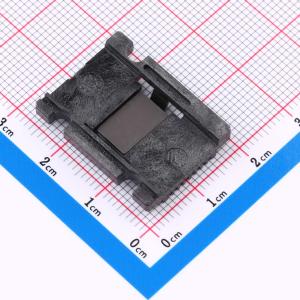

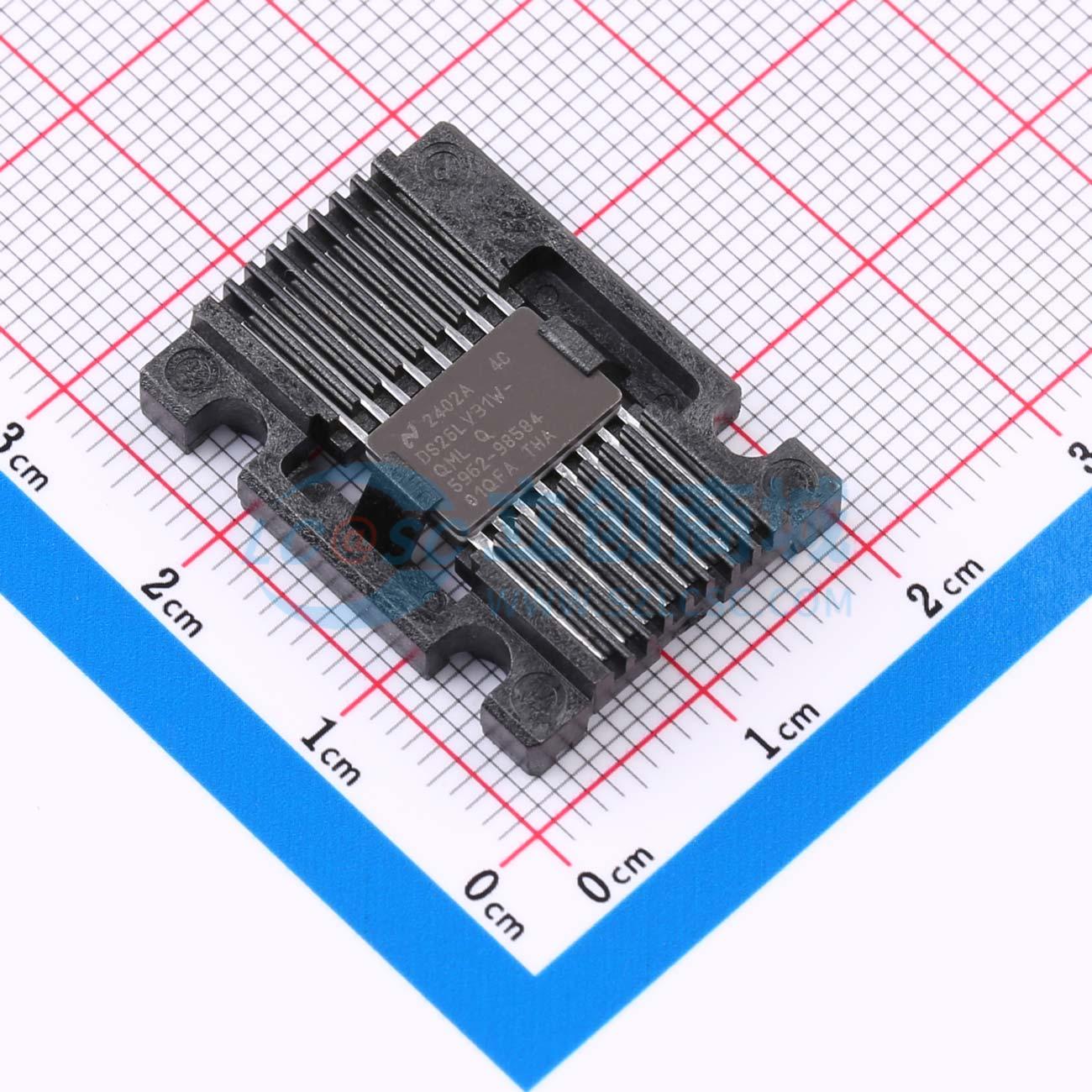

DS26LV31W-QML
DS26LV31QML 3V 增强型CMOS四差分线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS26LV31 是一款高速四差分CMOS驱动器，符合TIA/EIA-422-B和ITU-T V.11标准。该芯片具有低静态电流（最大125μA），适用于电池供电和功耗敏感的应用。差分输出与5V版本具有相同的Vop规格（≥2V）。EN和EN*输入允许对TRI-STATE输出进行主动低或主动高控制。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS26LV31W-QML
- 商品编号
- C5215994
- 商品封装
- CFP-16
- 包装方式
- 管装
- 商品毛重
- 4.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 节点数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 125uA |
商品概述
DS26LV31是一款高速四路差分CMOS驱动器，符合TIA/EIA - 422 - B和ITU - T V.11标准。CMOS DS26LV31的最大静态电流lCC低至125μA，非常适合电池供电和对功耗敏感的应用。差分输出的VOD规格（≥2V）与5V版本相同。EN和EN输入可实现对三态输出的低电平或高电平有效控制。四个驱动器共用使能端。保护二极管可保护所有驱动器输入免受静电放电影响。驱动器和使能输入（DI、EN、EN）与低电压LVTTL和LVCMOS器件兼容。
商品特性
- 符合TIA/EIA - 422和ITU - T V.11标准。
- 可与现有的5V RS - 422网络互操作
- 低静态电流
- 引脚与DS26C31兼容
