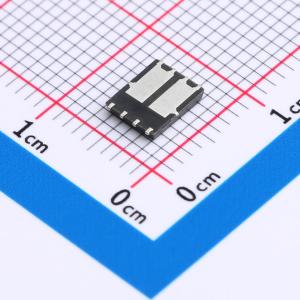

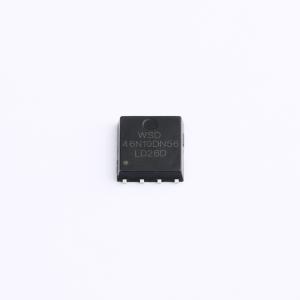

WSD46N10DN56
2个N沟道 耐压:100V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSD46N10DN56是高性能SGT双N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD46N10DN56符合RoHS标准和绿色产品要求，100%保证具有抗雪崩能力，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD46N10DN56
- 商品编号
- C5185328
- 商品封装
- DFN-8-C-EP2(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 14mΩ@10V,10A | |
| 耗散功率(Pd) | 71W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 1.01nF@50V | |
| 反向传输电容(Crss) | 12pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 共源 |
商品概述
WST2007是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷特性。 WST2007符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
- 用于MB/NB/UMPC/VGA的高频负载点同步小功率开关-网络DC-DC电源系统-负载开关
