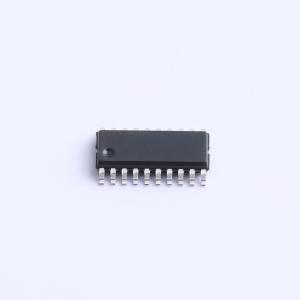

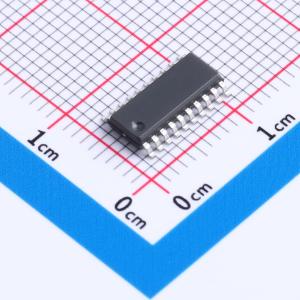

温馨提醒：图片仅供参考，商品以实物为准
PFS123-H20
8位MTP型单片机带12位电阻式ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PADAUK(应广)
- 商品型号
- PFS123-H20
- 商品编号
- C5185356
- 商品封装
- HTSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST) |
商品特性
- 8位MTP型单片机，集成12位电阻式ADC
- 工作电压范围：2.0V ~ 5.5V
- 工作温度范围：-40℃ ~ 85℃
- 提供1K×14位MTP程序存储器
- 提供64字节SRAM数据存储器
- 内置16MHz高精度IHRC振荡器（出厂校准至±1%精度）
- 内置32KHz低功耗ILRC振荡器
- 支持外部32.768KHz晶体振荡器
- 支持外部1MHz ~ 4MHz晶体振荡器
- 提供11位PWM生成器，支持互补输出与死区控制
- 提供2路8位PWM（Timer2/Timer3）
- 提供1路16位计数器（Timer16）
- 提供2路模拟比较器
- 提供内部1.20V带隙基准电压源
- 提供VDD/2偏置电压生成器，用于LCD驱动
- 提供12位ADC，支持11通道外部输入与内部多路信号源
- 提供看门狗定时器
- 提供多种复位源：上电复位、低压复位、看门狗复位、外部引脚复位
- 提供多种省电模式：省电模式（STOPEXE）与掉电模式（STOPSYS）
- 提供12个I/O引脚，支持可编程上拉/下拉电阻
- 提供中断功能，支持多种中断源
- 封装形式：SOP8、SOP14、SOP16
