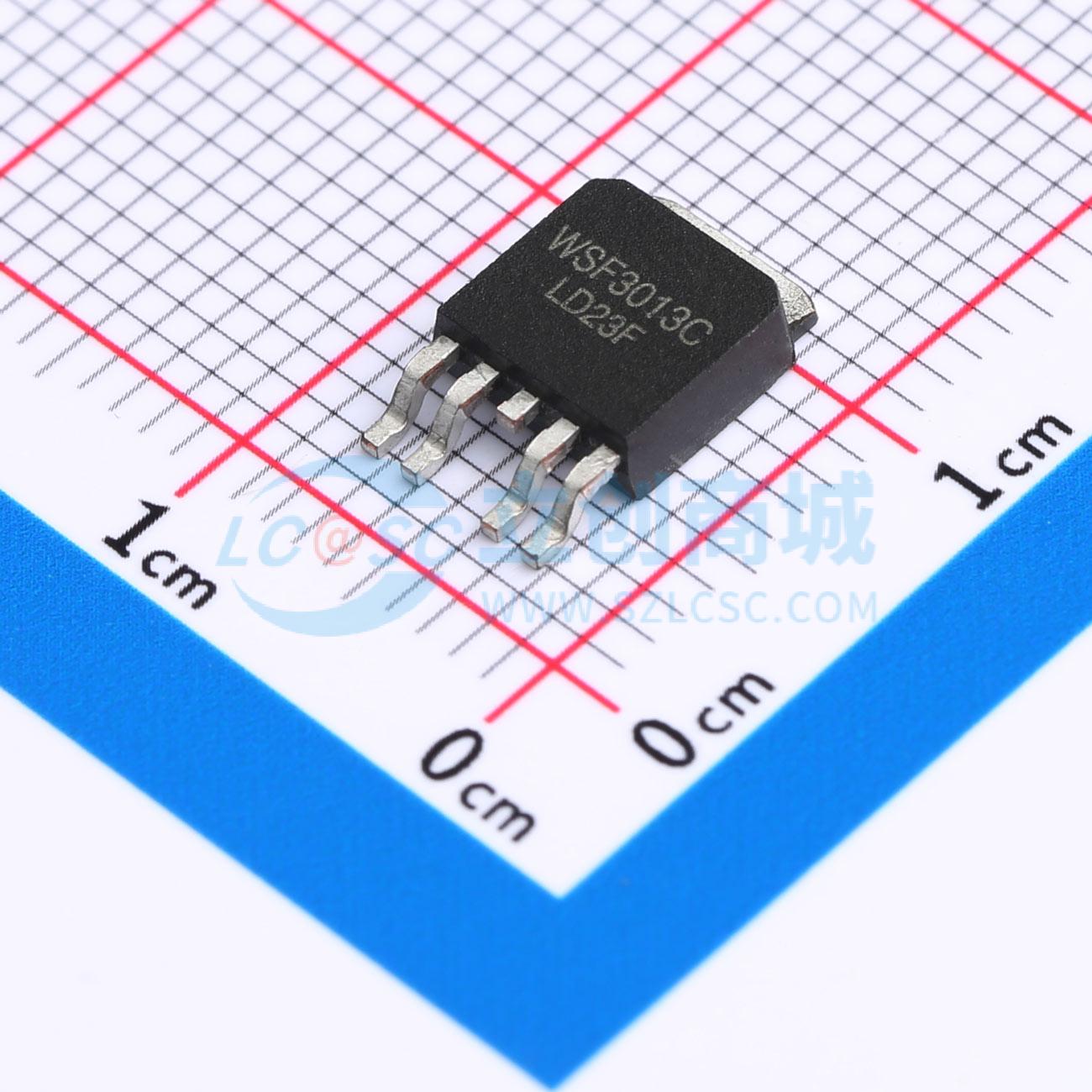

温馨提醒：图片仅供参考，商品以实物为准

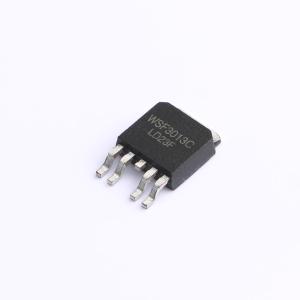

WSF3013C
1个N沟道+1个P沟道 耐压:30V 电流:25A 18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF3013C 是高性能的沟槽型 N 沟道和 P 沟道 MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF3013C 符合 RoHS 标准和绿色产品要求，经全面功能可靠性认证，100%保证符合 EAS 标准。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF3013C
- 商品编号
- C5185343
- 商品封装
- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A；18A | |
| 导通电阻(RDS(on)) | 36mΩ@10V,18A | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V；1.2V | |
| 栅极电荷量(Qg) | 7.2nC@20V；9.2nC@20V | |
| 输入电容(Ciss) | 910pF@15V；611pF@15V | |
| 反向传输电容(Crss) | 98pF；67pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
WSR135N15是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSR135N15符合RoHS和绿色产品要求，100%经过雪崩能量（EAS）测试，并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制能力
- 100%雪崩能量（EAS）保证
- 提供绿色环保器件
应用领域
- 电视转换器电源管理-DC-DC转换器-LED电视背光源
