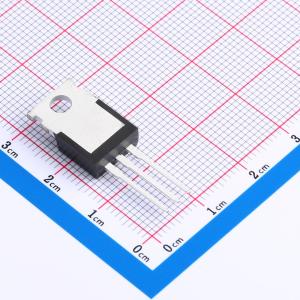

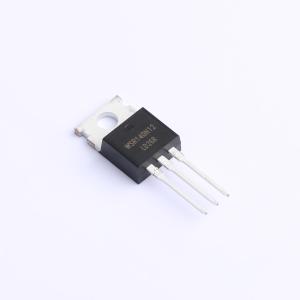

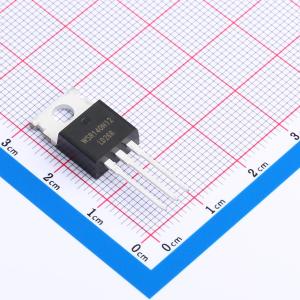

温馨提醒：图片仅供参考，商品以实物为准
WSR140N12
1个N沟道 耐压:120V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR140N12是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSR140N12符合RoHS和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，且通过了全面的可靠性测试。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR140N12
- 商品编号
- C5185329
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 5mΩ@10V,30A | |
| 耗散功率(Pd) | 192W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 68.9nC@10V | |
| 输入电容(Ciss) | 5.823nF@50V | |
| 反向传输电容(Crss) | 17.5pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 778.3pF |
商品特性
- 快速开关
- 低导通电阻
- 低栅极电荷
- 100%单脉冲雪崩能量测试
- 符合欧盟RoHS 2011/65/EU指令的无铅产品
