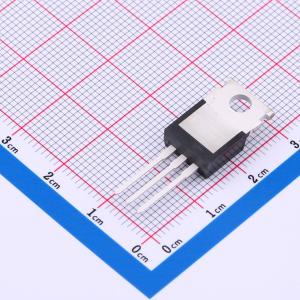

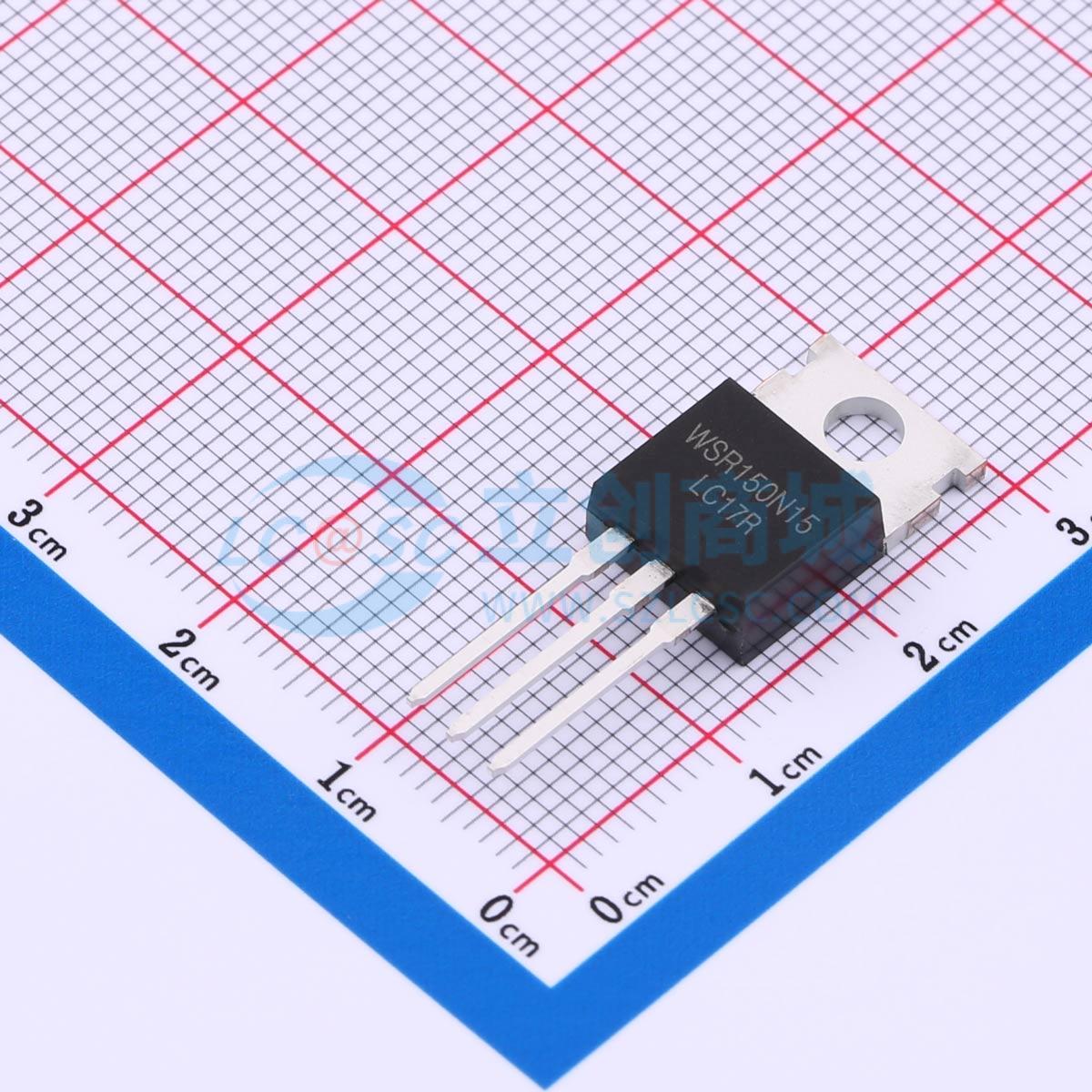

WSR150N15
1个N沟道 耐压:150V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSR150N15是一款高性能沟槽式N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSR150N15符合RoHS标准和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，具备全面的功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR150N15
- 商品编号
- C5185335
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 6.6mΩ@10V | |
| 耗散功率(Pd) | 210W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 5.24nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+155℃ |
商品概述
WSD40200DN56G采用先进的SGT MOSFET技术，可实现低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计，具备更好的耐用性，适用于
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100% EAS保证
- 提供绿色环保器件
应用领域
- 高频负载点同步降压转换器
- 网络DC-DC电源系统
