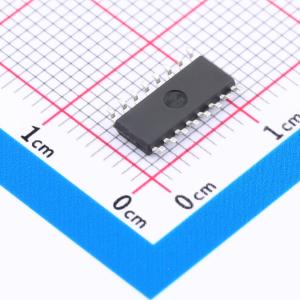

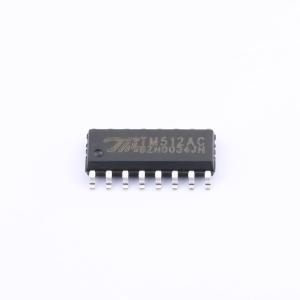

TM512AC

TM512AC是DMX512差分并联协议LED驱动芯片，灰度等级16位，伽马校正2.2增强型，更贴合人眼视觉感知，恒定4通道高精度恒流输出。TM512AC解码技术精准解码DMX512信号，可兼容并拓展DMX512协议信号，对传输频率在200Kbps～1000Kbps以内的DMX512信号完全自适应解码，无需进行速率设置，寻址可达4096通道。TM512AC内置E2PROM，无需外接，同时支持在线写码，芯片提供4个耐压30V可达80毫安的高精度恒流输出通道，并且通过1个外接电阻来设定电流的输出大小，也可内置固定18mA恒流输出。TM512AC有PWM反极性降频输出功能，此功能适合外挂三极管、MOS管进行扩流驱动。高端口刷新率，大幅提高画面刷新率。TM512AC更可将多组恒流输出接口短路以扩大电流驱动能力。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

• 兼容并扩展DMX512(1990)信号协议
• 控制方式：差分并联，最大支持4096通道寻址
• 高速DMX512增补算法专利，对传输速率200Kbps～1000Kbps的DMX512信号可完全自适应解码
• 内置485模块具有差分信号分辨率高及差分输入阻抗大的优点，可大大加强带载能力
• 内置E2PROM，无需外接E2PROM
• AB线在线写码，可一次性自动写码，支持先安装后写码方式
• E2地址码双备份模式，部分E2损坏也不影响地址码读取
• PWM选择端可选择反极性降频功能，降频后端口刷新率为250Hz
• 输出端口16位灰度控制，采用伽马校正2.2增强型，更贴合人眼视觉感知
• 画面刷新率高达2KHz
• 内置5V稳压管
• OUTR/OUTG/OUTB/OUTW输出耐压大于30V
• OUTR/OUTG/OUTB/OUTW四位恒流输出通道
• 外置输出恒流可调电阻，每通道电流范围3～80mA
• SSOP10封装内置固定18mA恒流输出
• ±3%通道间电流差异值，±3%芯片间电流差异值
• 上电自检亮蓝灯，写码成功后首地址亮红灯，其余地址亮白灯，用于断点辨别
• 新地址生效不需要重新上电
• 80ns输出通道迟滞，降低突波电流干扰
• 工业级设计，性能稳定
• 封装形式：SOP16，SSOP10

• 光源
• 线条灯
• 洗墙灯
• 舞台灯光系统
• 室内外视频墙
• 装饰
