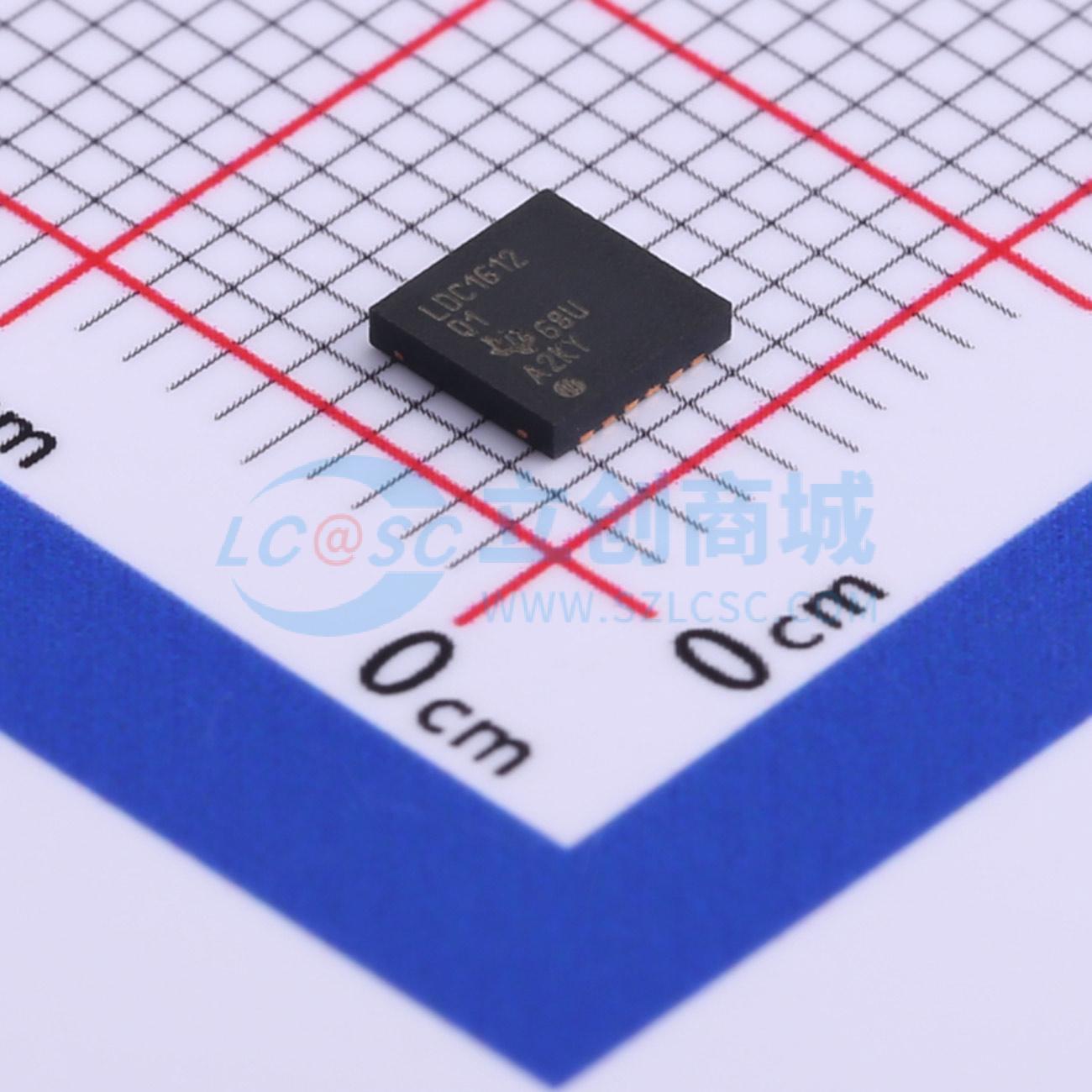

温馨提醒：图片仅供参考，商品以实物为准
LDC1612QDNTRQ1
电感数字转换器
- 描述
- LDC1612-Q1 2 通道、28 位、高分辨率汽车类电感数字转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LDC1612QDNTRQ1
- 商品编号
- C553100
- 商品封装
- WSON-12-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊逻辑IC | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
LDC1612-Q1和LDC1614-Q1是用于电感传感解决方案的2通道和4通道28位电感数字转换器LDC。具备多通道和支持遥测功能，可在较低成本和功耗下实现电感传感的性能与可靠性优势。产品使用便捷，仅需传感器频率处于1kHz~10MHz即可开始传感，1kHz~10MHz的宽传感器频率范围支持使用超小型PCB线圈，可进一步降低传感解决方案的成本与尺寸。高分辨率通道可实现更大的传感范围，在超过两个线圈直径的距离仍能保持良好性能。匹配良好的通道支持差分和比率测量，设计人员可使用一个通道补偿温度、湿度、机械漂移等环境和老化条件对传感的影响。产品使用便捷、功耗低、系统成本低，可帮助设计人员提升现有传感解决方案的性能、可靠性和灵活性，还可为各类市场的产品带来全新的传感能力。产品可通过I2C接口轻松配置，2通道LDC1612-Q1采用WSON-12封装，4通道LDC1614-Q1采用WQFN-16封装。
商品特性
- 符合汽车应用要求，通过AEC-Q100认证，器件温度等级1，环境工作温度范围为-40℃~+125℃，HBM ESD分类等级2，CDM ESD分类等级C5
- 使用便捷，所需配置极少，单颗芯片最多可测量4个传感器
- 多通道支持环境补偿和老化补偿，多通道遥测有助于降低系统成本
- 提供引脚兼容的中分辨率和高分辨率选项
- 传感范围可超过两个线圈直径
- 支持1kHz~10MHz的宽传感器频率范围
- 具备35μA低功耗睡眠模式，200nA关断模式
- 支持3.3V工作电压，支持内部或外部参考时钟
- 对直流磁场和磁铁不敏感
- 高分辨率通道可提供更大传感范围，匹配良好的通道支持差分和比率测量
- 可通过I2C接口轻松配置
应用领域
- 汽车按钮和旋钮
- 线性编码器和旋转编码器
- 滑动按钮
- 工业和汽车领域的金属检测
- 流量计
