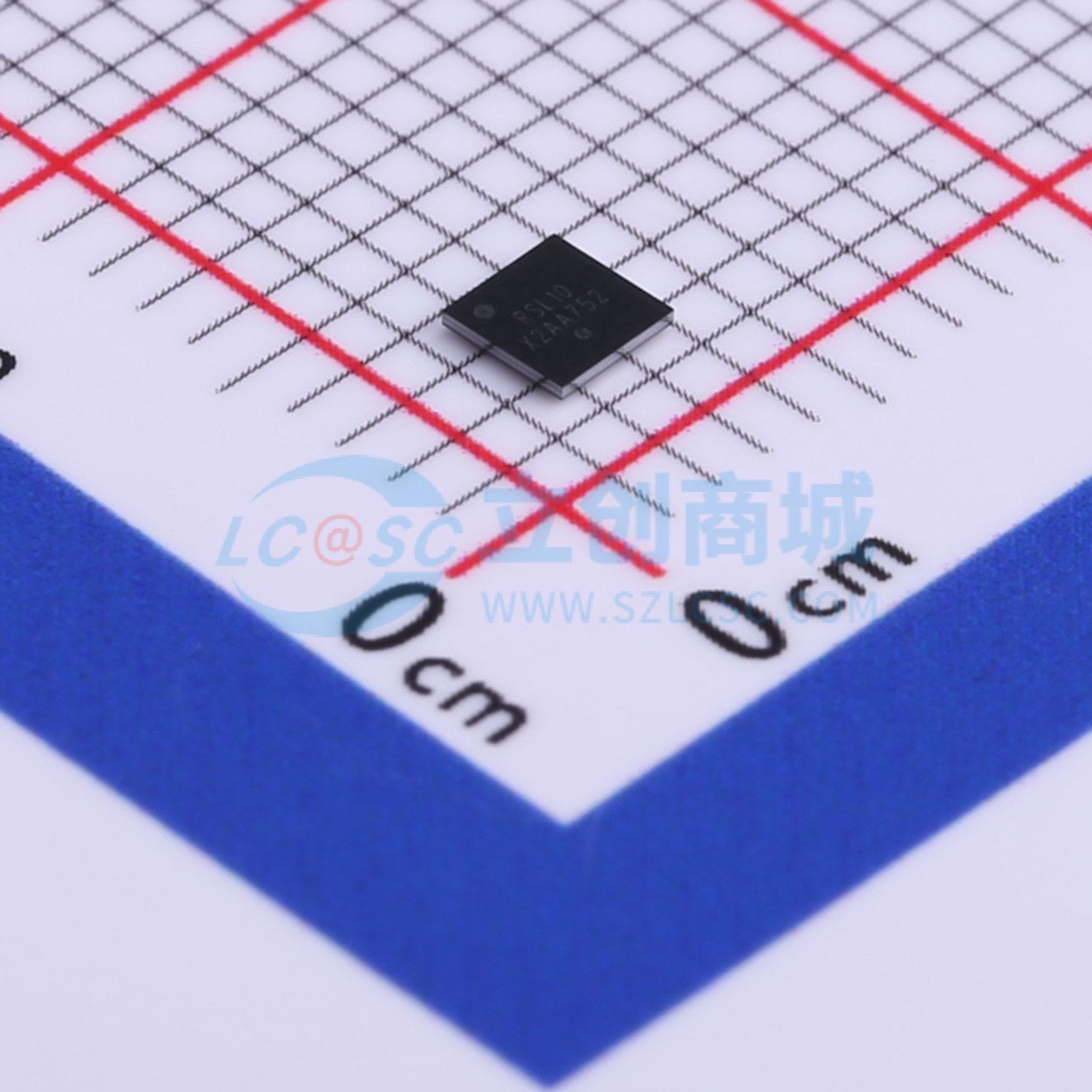

NCH-RSL10-101WC51-ABG

RSL10是一款超低功耗、高度灵活的多协议2.4 GHz无线电，专为高性能可穿戴和医疗应用而设计。凭借其Arm Cortex - M3处理器和LPDSP32 DSP内核，RSL10支持蓝牙低功耗技术和2.4 GHz专有协议栈，且不牺牲功耗。

• 接收灵敏度（蓝牙低功耗模式，1 Mbps）：−94 dBm
• 数据速率：62.5至2000 kbps
• 发射功率：-17至+6 dBm
• 接收峰值电流 = 5.6 mA（1.25 V电池电压）
• 接收峰值电流 = 3.0 mA（3 V电池电压）
• 发射峰值电流（0 dBm）= 8.9 mA（1.25 V电池电压）
• 发射峰值电流（0 dBm）= 4.6 mA（3 V电池电压）
• 通过蓝牙5认证
• 支持蓝牙5特性：LE 2 - Mbit PHY（高速），以及向后兼容和支持早期蓝牙低功耗规范
• Arm Cortex−M3处理器，时钟频率高达48 MHz
• LPDSP32用于音频编解码器
• 电源电压范围：1.1 − 3.3 V
• 电流消耗（1.25 V电池电压）：
  • 深度睡眠，IO唤醒：50 nA
  • 深度睡眠，8 kB RAM保留：300 nA
  • 7 kHz音频带宽下的音频流：接收1.8 mA，发射1.8 mA
• 电流消耗（3 V电池电压）：
  • 深度睡眠，IO唤醒：25 nA
  • 深度睡眠，8 kB RAM保留：100 nA
  • 7 kHz音频带宽下的音频流：接收0.9 mA，发射0.9 mA
• 384 kB闪存
• 高度集成的片上系统（SoC）
• 支持FOTA（空中固件）更新
• Arm Cortex−M3处理器：用于实时应用的32位内核，专为实现适用于广泛低功耗应用的高性能低成本平台而开发。
• LPDSP32：32位双哈佛DSP内核，有效支持无线音频通信所需的音频编解码器。客户可通过RSL10开发工具中包含的库使用各种编解码器。
• 射频前端：基于2.4 GHz射频收发器，RFFE实现蓝牙低功耗技术标准的物理层以及其他专有或自定义协议。
• 协议基带硬件：通过蓝牙5认证，支持2 Mbps射频链路和自定义协议选项。RSL10基带栈辅以支持结构，可实现安森美半导体和客户设计的自定义协议。
• 高度集成的SoC：双核架构辅以高效电源管理单元、振荡器、闪存和RAM存储器、DMA控制器，以及齐全的外设和接口。
• 深度睡眠模式：无需操作时，RSL10可进入深度睡眠模式。有多种深度睡眠模式配置可供选择，包括：
  • “IO唤醒”配置。深度睡眠模式下的功耗为50 nA（1.25 V电池电压）。
  • 嵌入式32 kHz振荡器运行，带有定时器或外部引脚的中断。总电流消耗为90 nA（1.25 V电池电压）。
  • 上述模式下保留8 kB RAM数据。总电流消耗为300 nA（1.25 V电池电压）。
  • 睡眠模式下，根据电池电压，DC - DC转换器可在降压模式或LDO模式下使用。
• 待机模式：可用于降低非工作周期操作的平均功耗，非工作周期通常从几毫秒到几百毫秒不等。待机模式下典型芯片功耗为30 μA。
• 多协议支持：利用LPDSP32、Arm Cortex−M3处理器和射频前端提供的灵活性，支持专有协议和其他自定义协议。
• 灵活的电源电压：RSL10集成了高效电源稳压器，电池电压范围为1.1至3.3 V。
• 高度可配置的接口：I²C、UART、两个SPI接口、PCM接口、多个GPIO。还支持数字麦克风接口（DMIC）和输出驱动器（OD）。
• 异步采样率转换器（ASRC）模块和音频宿时钟模块：提供一种同步音频源和音频宿之间音频采样率的方法。音频宿时钟还提供一种高精度机制，用于测量用于RTC或协议定时的输入时钟。
• 灵活的时钟方案：发射或接收射频信号时，RSL10必须由射频前端的48 MHz XTAL/PLL提供时钟。不发射/接收射频信号时，RSL10可由48 MHz XTAL、内部RC振荡器、32 kHz振荡器或外部时钟供电运行。深度睡眠模式下也可使用32 kHz低频RTC时钟。其时钟源可以是内部XTAL、RC振荡器或数字输入焊盘。
• 多样化的内存架构：有76 kB SRAM程序内存（其中4 kB是包含芯片启动程序的PROM，因此用户无法使用）和88 kB SRAM数据内存。共有384 kB闪存可用于存储蓝牙协议栈和其他应用程序。Arm Cortex−M3处理器可从SRAM和/或闪存执行程序。
• 安全性：AES128加密硬件模块，用于自定义安全算法和代码保护，具备经过认证的调试端口访问（JTAG “锁定”）
