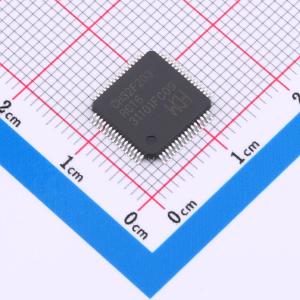

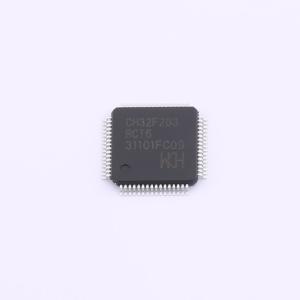

CH32F203RCT6

CH32F205_207_203(大容量)系列是基于32位ARMCortex-M3内核设计的工业级通用微控制器。系列产品主频高达144MHz，独立了GPIO电压（与系统供电分离）。资源同比增加了随机数单元、4组运放比较器、触摸检测，提高串口USART/UART数量到8组，电机定时器到4组。专用接口里：USB2.0高速接口（480Mbps）内置了PHY收发器，以太网MAC达到千兆，并集成了10M-PHY模块等。搭配时钟安全、电源管理、双组DMA、ADC、DAC、SPI、I²C、DVP、SDIO、CAN、FSMC等资源，可适用于多采集、多通讯方向的综合类应用场景。

• 内核Core：32位ARM Cortex-M3内核单周期乘法和硬件除法中断技术、Fault处理机制系统主频144MHz
• 存储器：
  • 可配最大128KB易失数据存储区SRAM
  • 可配480KB程序存储区CodeFlash（零等待应用区 ↓ 非零等待数据区）
  • 28KB系统引导程序存储区BootLoader
  • 128B系统非易失配置信息存储区
  • 128B用户自定义信息存储区
• 电源管理和低功耗：
  • 系统供电V₀₀额定：3.3V
  • GPIO单元独立供电V₁₀额定：3.3V
  • 低功耗模式：睡眠、停止、待机
  • V₍ₐₜ₎电源独立为RTC和后备寄存器供电
• 系统时钟、复位：
  • 内嵌出厂调校的8MHz的RC振荡器
  • 内嵌40KHz的RC振荡器
  • 内嵌PLL，可选CPU时钟达144MHz
  • 外部支持3~25MHz高速振荡器
  • 外部支持32.768KHz低速振荡器
  • 上/下电复位、可编程电压监测器
• 实时时钟RTC：32位独立定时器
• 2组18路通用DMA控制器，18个通道，支持环形缓冲区管理支持TIMx/ADC/DAC/USART/I²C/SPI/I²S/SDIO
• 4组运放、比较器：连接ADC和TIMx
• 2组12位数模转换DAC
• 2组12位模数转换ADC：
  • 模拟输入范围：Vₛₛₐ~V₍ₐₐ₎
  • 16路外部信号 +2路内部信号通道
  • 片上温度传感器
  • 双ADC转换模式
• 16路TouchKey通道检测
• 多组定时器：
  • 4个16位高级定时器，增加死区控制和紧急刹车，提供用于电机控制的PWM互补输出
  • 4个16位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数及增量编码器输入
  • 2个基本定时器
  • 2个看门狗定时器（独立和窗口型）
  • 系统时基定时器：24位自减型计数器
• 多种通讯接口：
  • 8个USART接口（包含5个UART）
  • 2个I²C接口（支持SMBus/PMBus）
  • 3个SPI接口（SPI2,SPI3用于I²S2,I²S3）
  • USB2.0全速设备接口（全速和低速）
  • USB2.0全速主机/设备接口
  • USB2.0全速OTG接口
  • USB2.0高速主机/设备接口（内置PHY）
  • 2组CAN接口（2.0B主动）
  • SDIO主机接口（MMC、SD/SDIO卡及CE-ATA）
  • FSMC存储器接口
  • 数字图像接口DVP
  • 千兆以太网控制器MAC，10M PHY收发器
• 快速GPIO端口：80个I/O口，映像16个外部中断
• 安全特性：CRC计算单元，96位芯片唯一ID
• 调试模式：串行2线调试（SWD）接口
• 封装形式：LQFP48、LQFP64M和LQFP100
