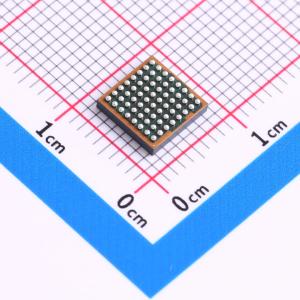

温馨提醒：图片仅供参考，商品以实物为准
AD4630-24BBCZ
24位双通道SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 24位、2 MSPS、双通道SAR ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4630-24BBCZ
- 商品编号
- C5136981
- 商品封装
- BGA-64
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 2MHz | |
| 通道数 | 2 | |
| 工作电压 | 5.3V~5.5V；1.71V~1.89V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 105.7dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 80MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 500uA |
商品概述
AD4630 - 24/AD4632 - 24是双通道、同时采样、Easy Drive™、2 MSPS或500 kSPS逐次逼近寄存器（SAR）模数转换器（ADC）。AD4630 - 24/AD4632 - 24保证在24位时最大积分非线性（INL）为±0.9 ppm且无丢码，在-40°C至+125°C温度范围内实现了无与伦比的精度。 低漂移内部精密基准缓冲器便于与其他系统电路共享电压基准。使用5 V基准时，AD4630 - 24/AD4632 - 24典型动态范围为106 dB。低本底噪声使信号链所需增益更低、功耗更小。具有可编程抽取比的块平均滤波器可将动态范围提高至153 dB。宽差分输入和共模范围允许输入使用整个电压基准（±V_REF）范围而不饱和，简化了信号调理要求和系统校准。Easy Drive模拟输入改善的建立时间拓宽了与AD4630 - 24/AD4632 - 24兼容的模拟前端组件的选择范围。支持单端和差分信号。 多功能Flexi - SPI串行外设接口（SPI）便于主机处理器与ADC集成。宽数据时钟窗口、多个串行数据输出（SDO）通道以及可选的双数据速率（DDR）数据时钟，可在2 MSPS或500 kSPS采样率下将串行时钟降至10 MHz。回波时钟模式和ADC主机时钟模式放宽了时序要求，简化了数字隔离器的使用。 AD4630 - 24/AD4632 - 24采用64球芯片级封装球栅阵列（CSP_BGA），集成了所有关键电源和基准旁路电容，减小了电路板面积和系统元件数量，并降低了对电路板布局的敏感度。
商品特性
- 高性能
- 吞吐量：每通道最大2 MSPS（AD4630 - 24）或500 kSPS（AD4632 - 24）
- 积分非线性（INL）：-40°C至+125°C范围内最大±0.9 ppm
- 信噪比（SNR）：典型值105.7 dB
- 总谐波失真（THD）：典型值−127 dB
- 噪声谱密度（NSD）：典型值−166 dBFS/Hz
- 低功耗
- 2 MSPS时每通道15 mW
- 500 kSPS时每通道5 mW
- 10 kSPS时每通道1.5 mW
- Easy Drive特性降低系统复杂度
- 2 MSPS时直流输入电流低至0.6 μA
- 宽输入共模范围：-(1/128)×V_REF至+(129/128)×V_REF
- 灵活的外部基准电压范围：4.096 V至5 V
- 带2 μF旁路电容的精确集成基准缓冲器
- 可编程块平均滤波器，抽取比最高达2^16
- 采样分辨率扩展至30位
- 超量程和同步位
- Flexi - SPI数字接口
- 每通道1、2或4个SDO通道，允许更低的串行时钟（SCK）频率
- 回波时钟模式简化数字隔离器的使用
- 兼容1.2 V至1.8 V逻辑
- 7 mm × 7 mm 64球CSP_BGA封装，内置电源和基准电容，有助于减小系统电路板面积
应用领域
- 自动测试设备
- 数字控制环路
- 医疗仪器
- 地震学
- 半导体制造
- 科学仪器
