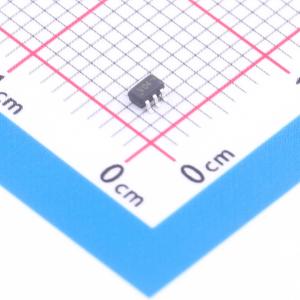

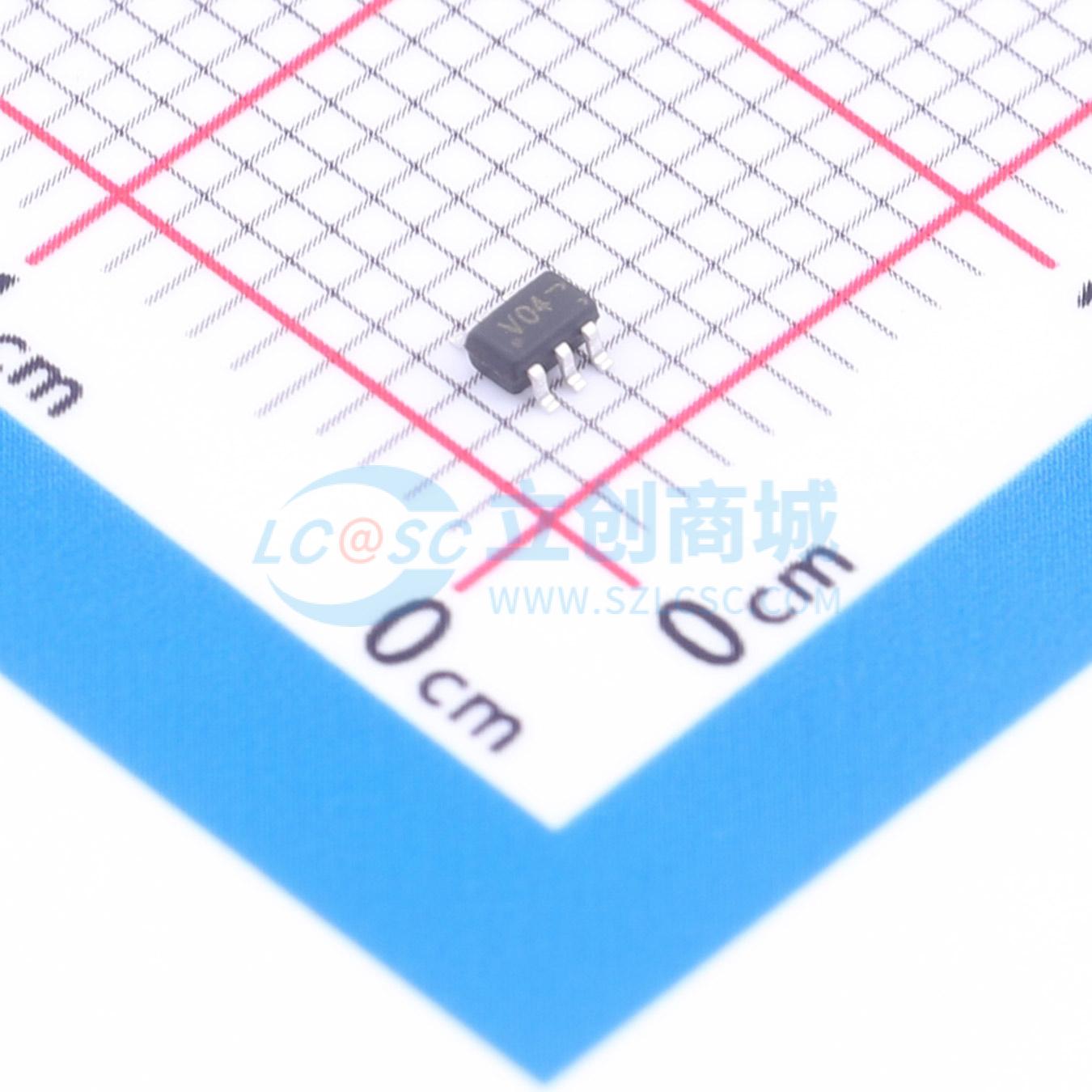

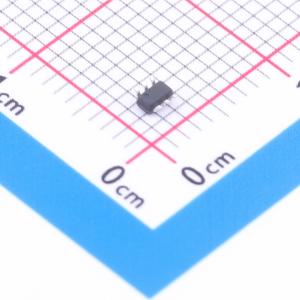

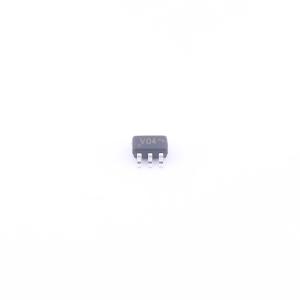

温馨提醒：图片仅供参考，商品以实物为准
NC7WV04P6X-TP
低功耗双反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7WV04P6X-TP
- 商品编号
- C54194957
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；900mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 100mV；440mV；310mV | |
| 传播延迟(tpd) | 4ns@3.3V,30pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
NC7WV04P6X - TP 是双反相器门，提供 Y = A 的功能。该器件具有掉电保护电路，可防止器件在掉电时损坏。
商品特性
- 宽电源电压范围为 0.9V ~ 3.6V
- 输入可接受高达 3.6V 的电压
- loFF 支持部分掉电模式
- 低静态功耗；lcc = 0.5μA（最大值）
- ESD 保护超过 JESD 22
- 2000V 人体模型（A114 - A）
- 200V 机器模型（A115 - A）
- 1000V 带电设备模型（C101）
应用领域
- AV 接收器
- 便携式音频基座
- 蓝光播放器和家庭影院
- 嵌入式 PC
- 个人数字助理（PDA）
- 电信/服务器交流/直流电源：单控制器：模拟和数字
- 固态驱动器（SSD）：客户端和企业
- 无线耳机、键盘和鼠标
