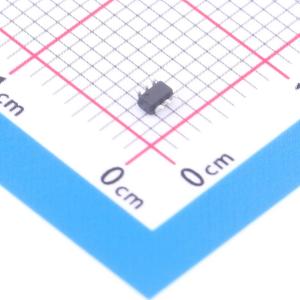

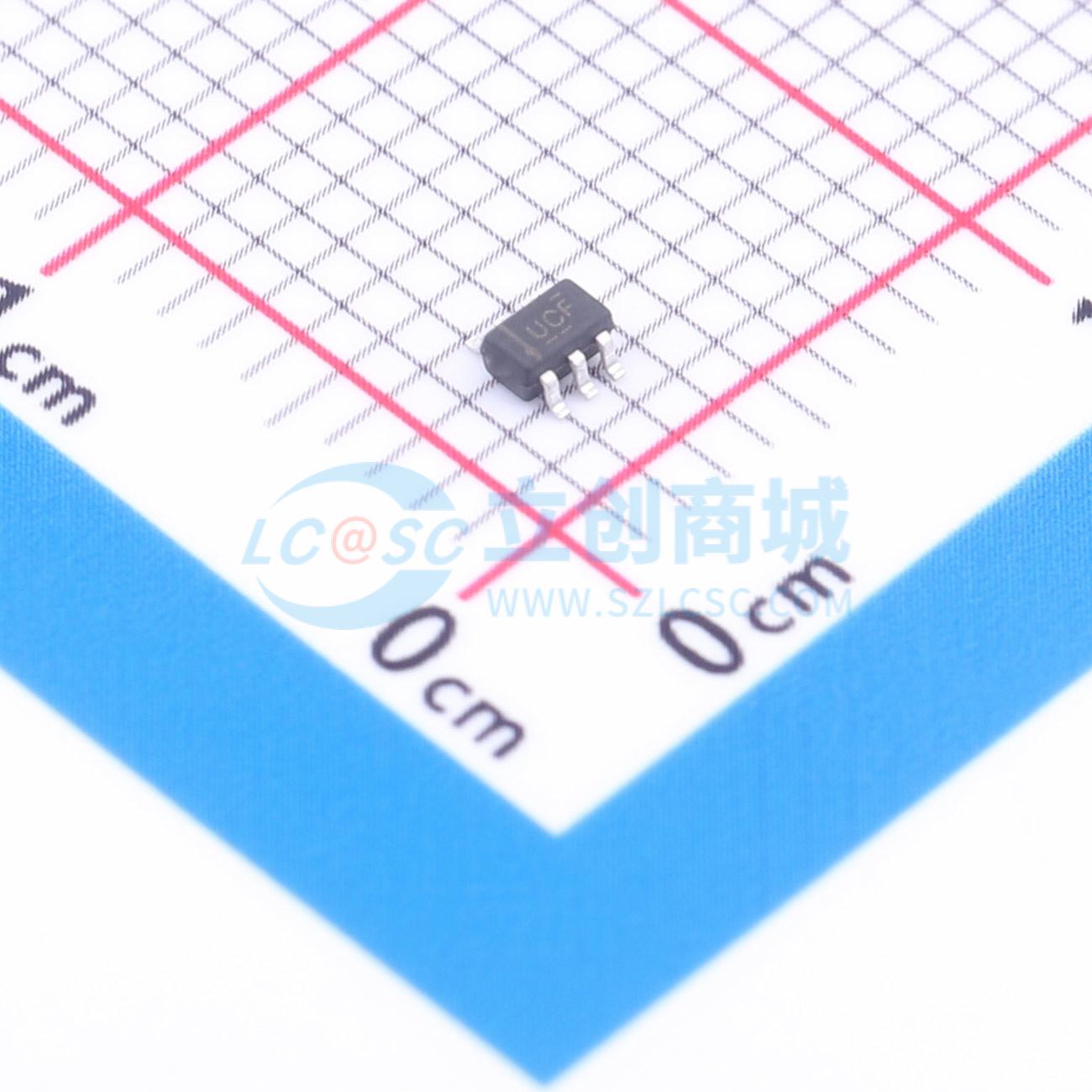

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC2G04DCKR-TP
双反相器门，支持部分掉电模式，具备操作和反向驱动保护，低静态功耗，有ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUC2G04DCKR-TP
- 商品编号
- C54194996
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 7.2ns@2.5V,15pF | |
| 系列 | 74AUC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
SN74AUC2G04DCKR - TP 执行布尔函数 Y = A。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出，防止器件掉电时电流反向流入造成损坏。
商品特性
- 宽电源电压范围为 0.8V ~ 2.7V
- ±8mA 输出驱动：Vcc = 1.8V
- loFF 支持部分掉电模式操作和反向驱动保护
- 低静态功耗；lcc = 10uA（最大值）
- ESD 保护超过 JESD 22
- 2000 - V 人体模型（A114 - A）
- 200 - V 机器模型（A115 - A）
- 1000 - V 带电器件模型（C101）
应用领域
- AV 接收器
- 便携式音频基座
- 蓝光播放器和家庭影院
- 嵌入式 PC
- 个人数字助理（PDA）
- 电信/服务器交流/直流电源：单控制器：模拟和数字
- 客户端和企业级固态硬盘（SSD）
- 无线耳机、键盘和鼠标
