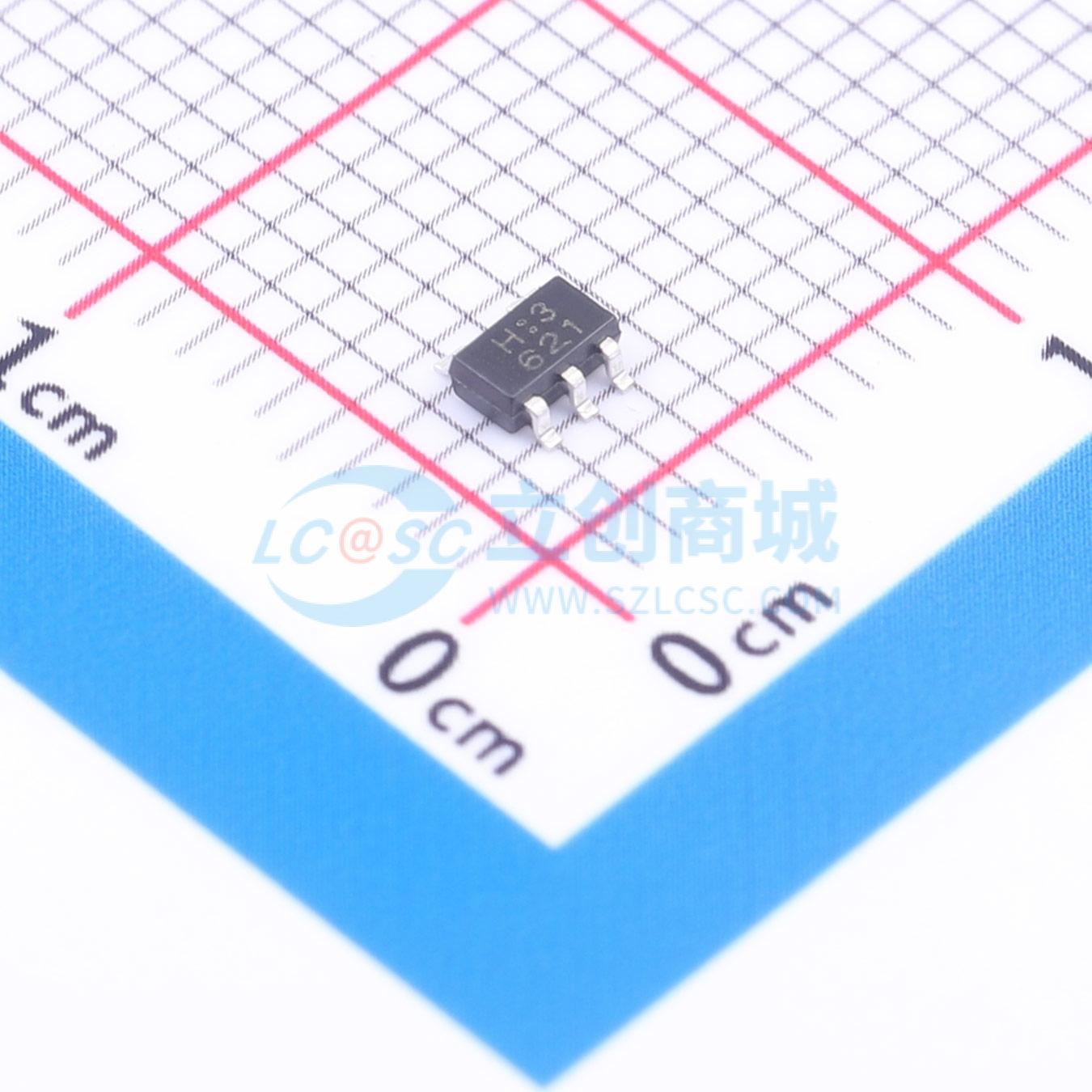

TC7SH02F-TP实物图

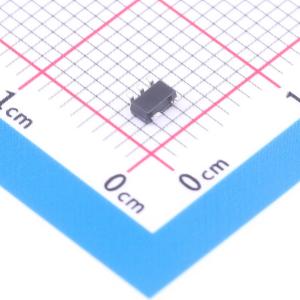

  • TC7SH02F-TP商品缩略图

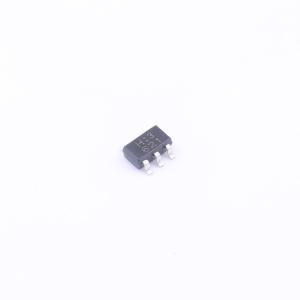

  • TC7SH02F-TP商品缩略图

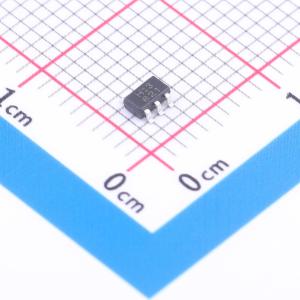

  • TC7SH02F-TP商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TC7SH02F-TP

单2输入正或非门,适用于混合电压环境,CMOS架构,高输出驱动且低静态功耗

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
TC7SH02F-TP
商品编号
C54195007
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.035733克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门
门电路数量1
工作电压2V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)-
属性参数值
输入低电平(VIL)-
输出高电平(VOH)3.8V;1.9V;2.4V;2.3V;1.2V
输出低电平(VOL)300mV;400mV;450mV;550mV;100mV
系列-
传播延迟(tpd)7.2ns@2V,15pF
工作温度-40℃~+125℃
每门输入数量2
功能特性-

商品概述

TC7SH02 是一款单 2 输入或非门。该器件设计用于 Vcc 为 2 V 至 5.5 V 的操作,可由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在 3.3 V 和 5 V 混合环境中用作转换器。TC7SH02 在正逻辑中执行布尔函数 Y = (A + B)(上划线)即 Y = A(上划线)·B(上划线)。该 CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时,具有高输出驱动能力。TC7SH02 提供 SOT23 - 5 和 SOT353 封装。

商品特性

  • 宽电源电压范围:2 V 至 5.5 V
  • 在 Vcc = 3.3 V 时,最大传输延迟 Tpp 为 3.6 ns
  • 低功耗,最大 Icc 为 10 μA
  • 在 Vcc = 3.3 V 时,输出驱动电流为 ±24 mA
  • 闩锁性能超过 JESD 78 一级标准的 100 mA
  • ESD 保护超过 JESD 22 标准
  • 人体模型静电放电保护 2000 V(A114 - A)
  • 带电器件模型静电放电保护 1000 V(C101)
  • 工作温度范围:-40°C 至 125°C
  • 提供 SOT23 - 5 和 SOT353 封装
