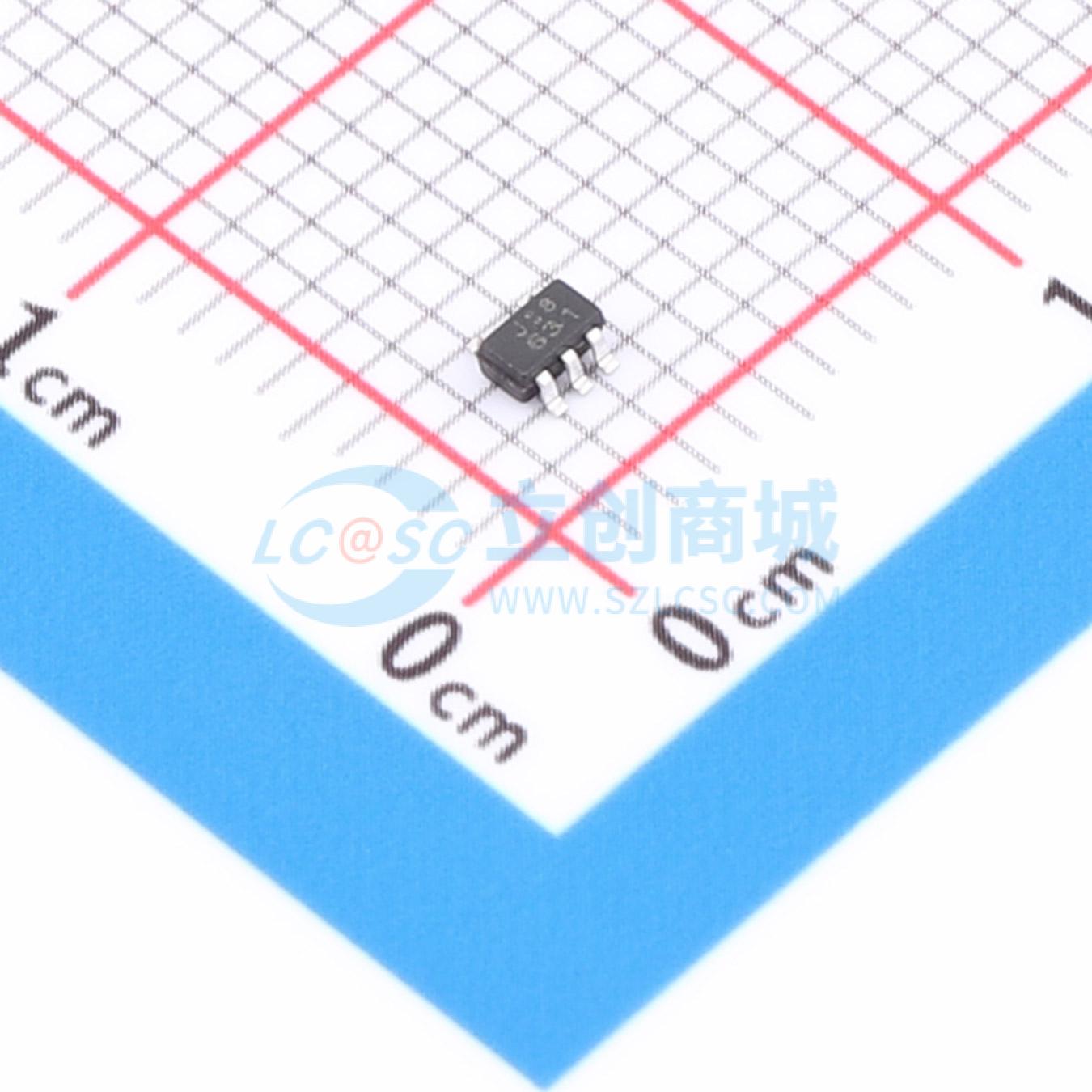

TC7SZ86FU-TP实物图

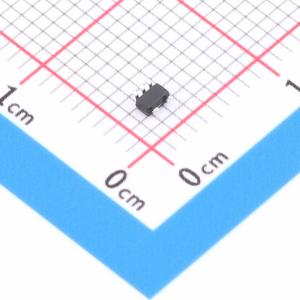

  • TC7SZ86FU-TP商品缩略图
  • TC7SZ86FU-TP商品缩略图
  • TC7SZ86FU-TP商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TC7SZ86FU-TP

单路2输入正异或门,适用于混合电压环境,低功耗、高输出驱动

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
TC7SZ86FU-TP
商品编号
C54195050
商品封装
SOT-353​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)-
属性参数值
输入低电平(VIL)-
输出高电平(VOH)3.8V;1.9V;2.4V;2.3V;1.2V
输出低电平(VOL)300mV;400mV;450mV;550mV;100mV
系列-
传播延迟(tpd)9.1ns@1.8V,15pF
工作温度-40℃~+125℃
每门输入数量2
功能特性-

商品概述

TC7SZ86 是一款单路 2 输入异或门。该器件设计用于 Vcc 为 1.65 V 至 5.5 V 的操作,它可以由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 环境中用作转换器。TC7SZ86 在正逻辑中执行布尔函数 Y = A(上划线)B + A B(上划线)。如果一个输入为低电平,另一个输入的信号将以原形式出现在输出端。如果一个输入为高电平,另一个输入的信号将以反相形式出现在输出端。该器件功耗低,在 3.3 V 和 15 pF 电容负载下,最大传输延迟 TPD 为 4.0 ns。这款 CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时,具有高输出驱动能力。TC7SZ86 提供 SOT23 - 5 和 SOT353 封装。

商品特性

  • 宽电源电压范围:1.65 V 至 5.5 V
  • 在 VCC = 3.3 V 时,最大传输延迟 TpD 为 4.0 ns
  • 低功耗,最大 ICC 为 10 μA
  • 在 VCC = 3.3 V 时,输出驱动电流为 ±24 mA
  • 闩锁性能超过 JESD 78 二级标准的 100 mA
  • ESD 保护超过 JESD 22
  • 人体模型(A114 - A)2000 V
  • 带电器件模型(C101)1000 V
  • 工作温度范围:-40°C 至 125°C
  • 可用封装:SOT23 - 5 和 SOT353

应用领域

  • 主动降噪(ANC)
  • 血压监测仪
  • 嵌入式 PC
  • 固态硬盘(SSD):客户端和企业级
  • 电视:液晶/数字和高清电视(HDTV)
  • 平板电脑:企业级
  • 视频分析:服务器
  • 无线耳机、键盘和鼠标
  • 电源:电信/服务器交流/直流控制器
