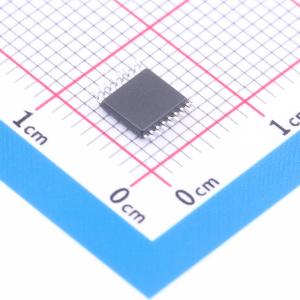

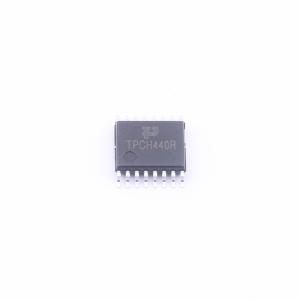

TPCH440R
低导通电阻四通道单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPCH440R
- 商品编号
- C54195052
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.163533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 1.8Ω@3.0V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 8pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | - |
商品概述
这是一款高性能的四路单刀双掷（SPDT）模拟开关，在4.5V VCC时典型导通电阻超低，为1.5Ω。该开关在2.3V至4.5V的宽VCC范围内工作，设计用于先断后通操作。选择输入与TTL电平兼容。
该开关还配备智能电路，即使控制电压低于VCC电源电压，也能将VCC泄漏电流降至最低。此特性适用于移动手机应用，允许与基带处理器通用IO直接接口，同时将电池消耗降至最低。换句话说，在实际应用中无需额外设备将控制电平转换为与VCC相同的电平。
商品特性
- 电源电压：1.5 ~ 5.5V
- 超低导通电阻：1.5Ω
- -3dB带宽：700MHz
- 轨到轨信号范围
- 先断后通开关
- 在扩展控制输入范围内静态电流低
- 标准产品无铅且无卤
- 封装：TSSOP - 16
应用领域
- 其他电子设备
- 音频和视频信号路由
- 液晶显示器、电视和机顶盒
- 手机、个人数字助理、数码相机和笔记本电脑
