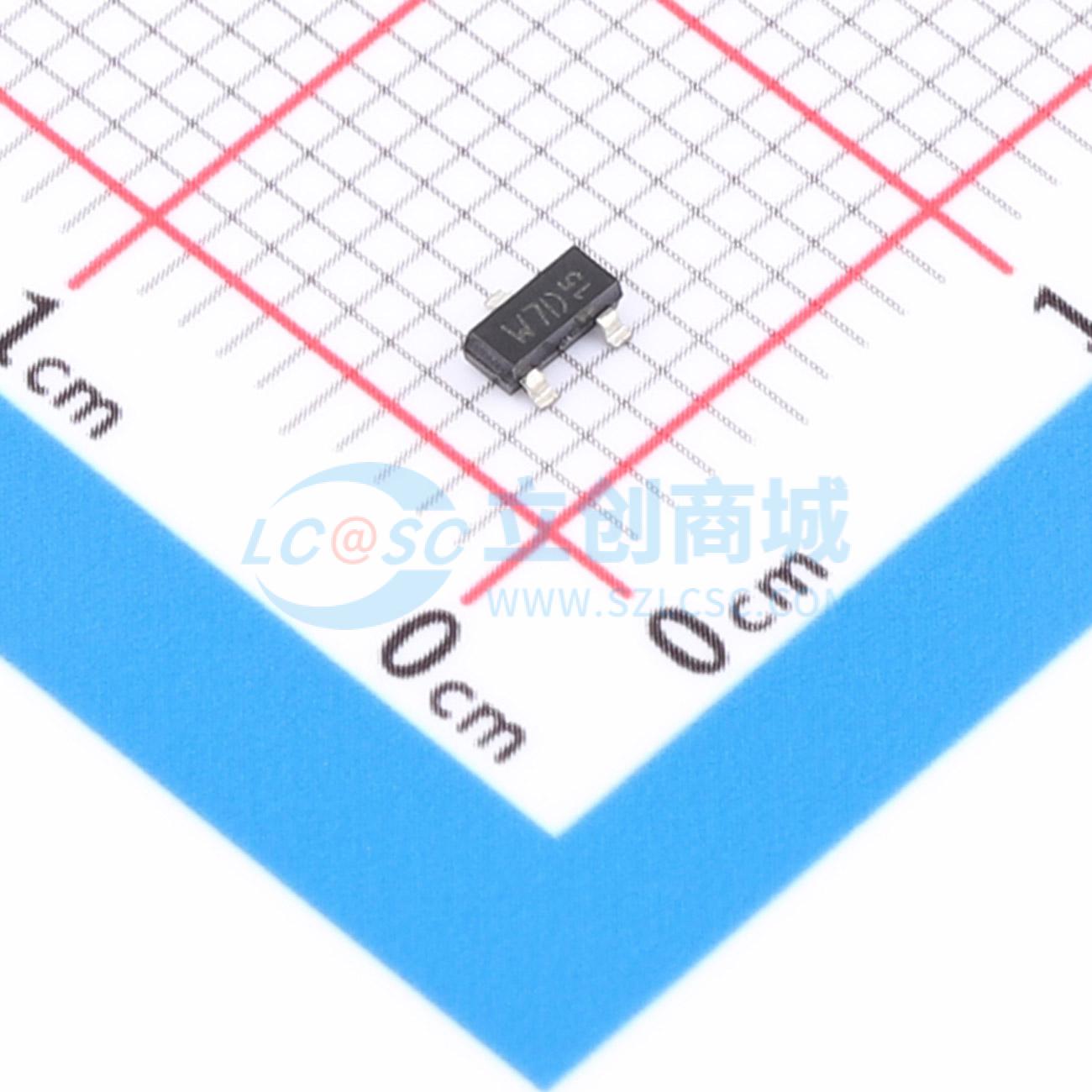

温馨提醒：图片仅供参考，商品以实物为准
TPESD15VS2UAT
2线单向TVS二极管，超低泄漏、低钳位电压，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD15VS2UAT
- 商品编号
- C54195057
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品特性
- 工作电压：15V
- 超低泄漏：纳安级别
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）5A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
- 封装：SOT23
- 引脚镀层：亚光锡
- UL可燃性等级：94V - 0
- 无铅、无卤素，符合RoHS/WEEE标准
- 包装数量：3000片/7英寸卷带
应用领域
- USB电源和数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
