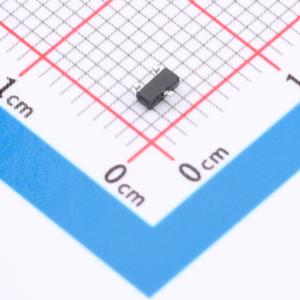

温馨提醒：图片仅供参考，商品以实物为准
TPESD3V3S2UAT
TVS二极管阵列，适用于高速数据线瞬态保护，采用固态硅雪崩技术，低工作和钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD3V3S2UAT
- 商品编号
- C54195063
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 230W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品特性
- 230瓦峰值脉冲功率（脉冲宽度tp = 8/20微秒）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，空气放电 ± 30kV，接触放电 ± 30kV；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50纳秒）
- 工作电压：3.3V
- 保护一条双向线路或两条单向线路
- 低工作电压和箝位电压
- 固态硅雪崩技术
- 封装：SOT23
- 引脚镀层：亚光锡
- UL阻燃等级94V - 0
- 无铅、无卤，符合RoHS/WEEE标准
应用领域
- USB电源和数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
