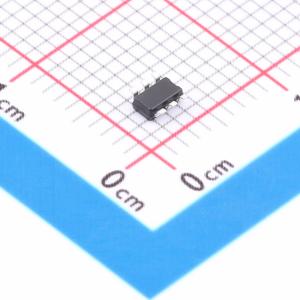

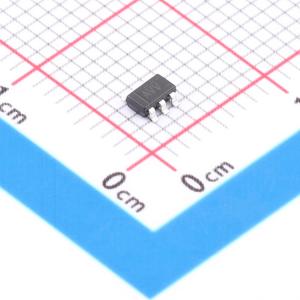

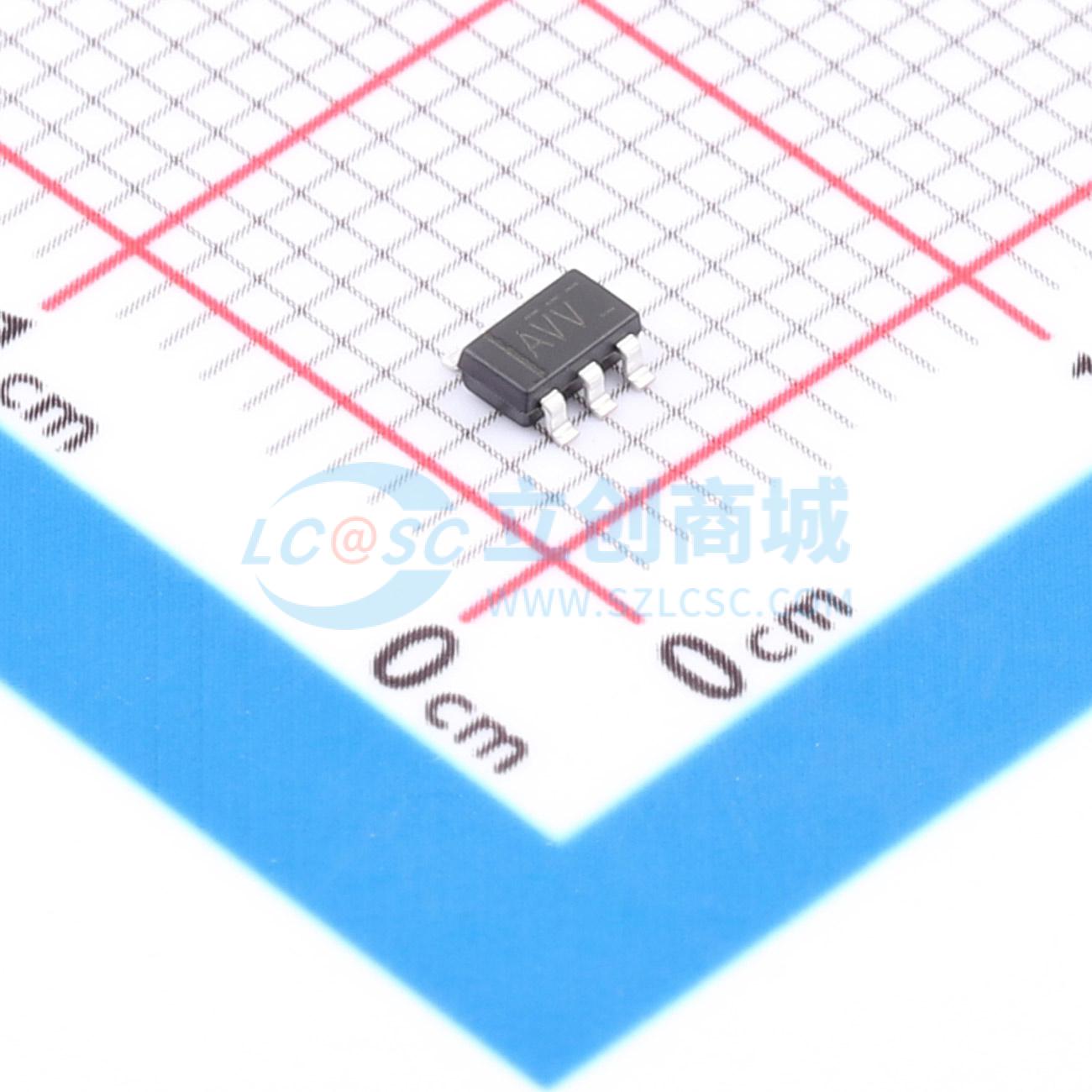

TPNCP308SN090T1G
低静态电流可编程延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNCP308SN090T1G
- 商品编号
- C54195065
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.7V~6.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 840mV | |
| 受监控电压数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2.8uA |
商品概述
微处理器监控电路系列可监控0.4V至5.0V的系统电压。当检测电压降至预设阈值以下，或手动复位（MR）引脚降至逻辑低电平时，会发出漏极开路复位信号。在检测电压和手动复位（MR）恢复到各自阈值以上后，复位输出将在用户可调节的延迟时间内保持低电平。
商品特性
- 具有可调延迟时间的上电复位发生器：1.25ms至10s
- 极低静态电流：典型值2.8μA
- 高阈值精度：典型值0.5%
- 提供标准电压轨0.9V至5V的固定阈值电压，以及低至0.4V的可调电压
- 手动复位（MR）输入
- 漏极开路复位输出
- 温度范围：-40°C至+125°C
- 封装：SOT23 - 6L(TPNCP308SNxxxTBG)、DFN2x2 - 6L(TPNCP308MTxxxT1G)
应用领域
- DSP或微控制器应用
- 笔记本电脑/台式电脑
- FPGA/ASIC应用
- 便携式/电池供电产品
- PDA/手持产品电池供电应用
